一文搞定如何選對軟管卡箍

就像為不同身材的人選擇合適的衣服一樣，為不同的軟管選擇合適的卡箍也是一門學問。不同的軟管卡箍有不同的“身材”和“性格”，它們在不同的場合發揮著不同的作用。

下面，就請跟隨締小編一起來看看，Dixon提供的各種“軟管卡箍衣櫥”吧~

軟管卡箍的簡介

軟管卡箍是一種將軟管緊固在接頭上的裝置。它們對于防止軟管從接頭滑脫以保持連接至關重要。軟管卡箍有各種設計和尺寸，分別適用于不同的應用和軟管類型。

軟管卡箍的應用

軟管卡箍在日常生活中無處不在。無論是廣袤的田野、高速行駛的汽車，還是繁忙的工廠車間，都能看到它們的身影。在農業行業，它們是連接灌溉系統的“紐帶”，需要經受極端惡劣環境和大量使用的考驗；在汽車行業，它們是保障發動機高效運轉的“衛士”，確保燃料管路、冷卻液管和進氣系統的介質輸送暢通無阻；在制造和加工生產行業，它們是連接各種管路的“橋梁”，將各種軟管連接到機器、設備上，為生產線的安全和高效運行保駕護航。

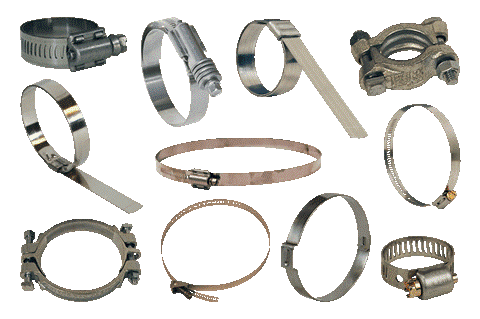

軟管卡箍的類型

?? 軟管卡箍主要分為六種類型 ??

帶式喉箍、螺栓卡箍、耳式卡箍、螺旋卡箍、T 型螺栓卡箍、蝸輪螺桿卡箍

帶式喉箍：環環相扣，穩固可靠

帶式喉箍特別適合“身材”較大的軟管，常在農業和工業中大顯身手。為了讓軟管穿著喉箍更“舒服”，當安裝多個帶式喉箍時，喉箍應當在軟管周圍偏移至少90°或者180°，這樣夾緊力才會更均勻，有助于防止?jié)撛诘墓苈沸孤讹L(fēng)險。特別提示：Dixon提供手動的抽帶式喉箍安裝工具。

螺栓卡箍：輕松一擰，簡單實用

螺栓卡箍就像給軟管戴了一副“手銬”，有單螺栓和雙螺栓兩種款式，螺栓固定在管道周圍，通過調整螺栓的緊固程度來固定管道。當螺栓卡箍擰緊到推薦的扭矩額定值時，會與管道“鎖”緊。此類卡箍結構簡單，安裝方便且牢固，但不建議反復使用。

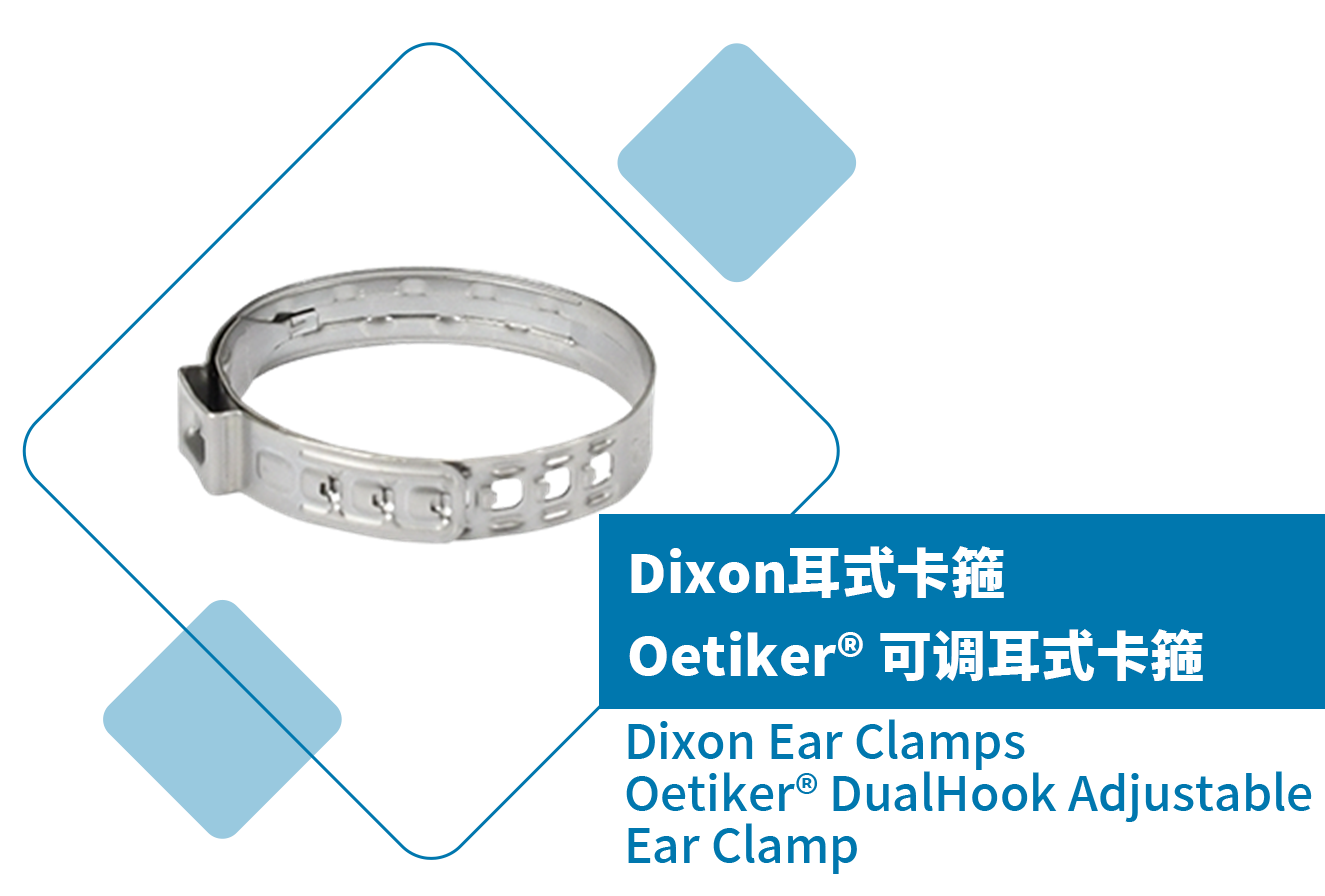

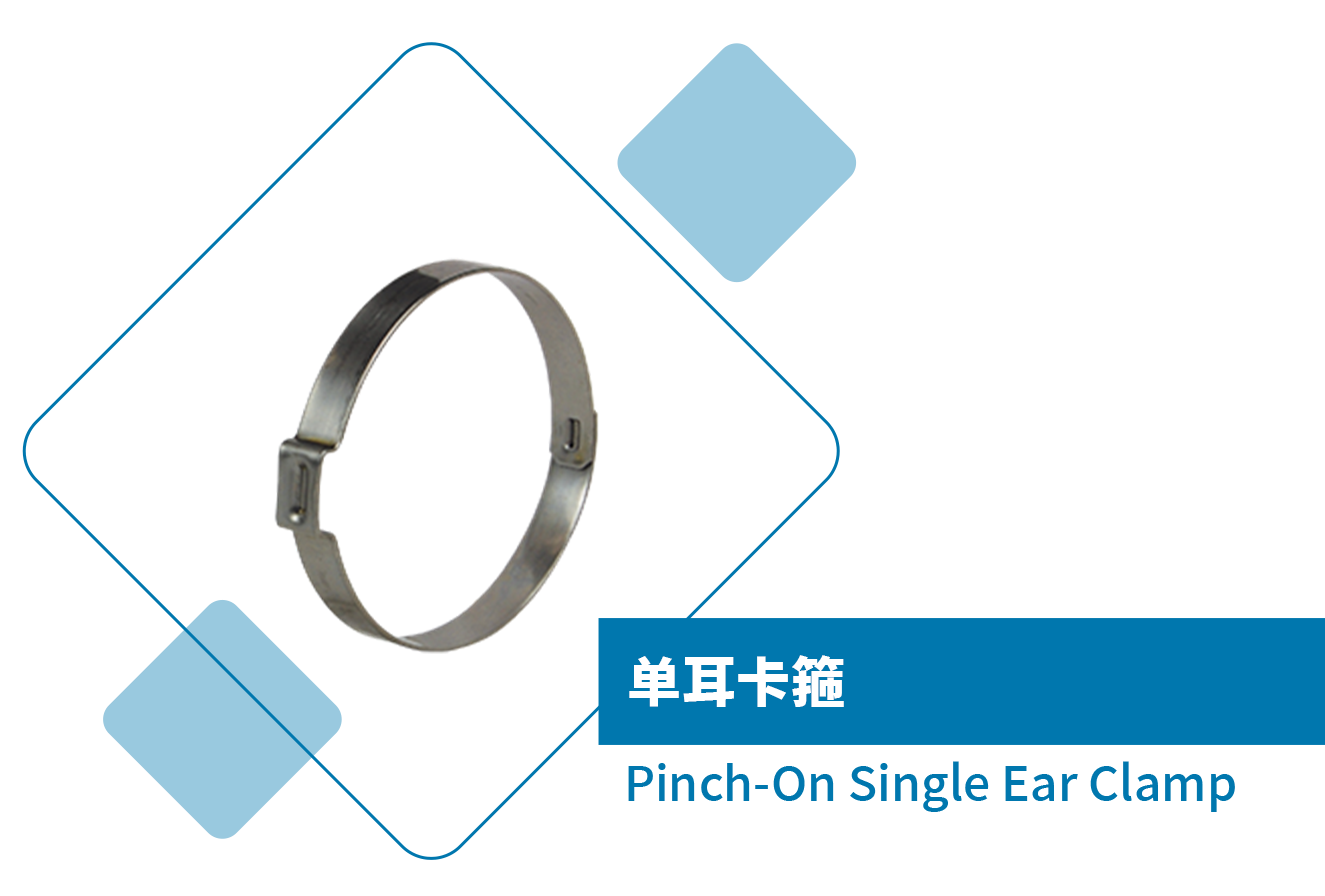

耳式卡箍：一次成型，永不分離

耳式卡箍有點像“耳釘”，用特殊的工具一壓，就牢牢地釘在軟管上了。這種卡箍的特點是密封性極好，且長期保持良好的緊固狀態。但為有效防止介質泄露，所以一般不建議拆卸。

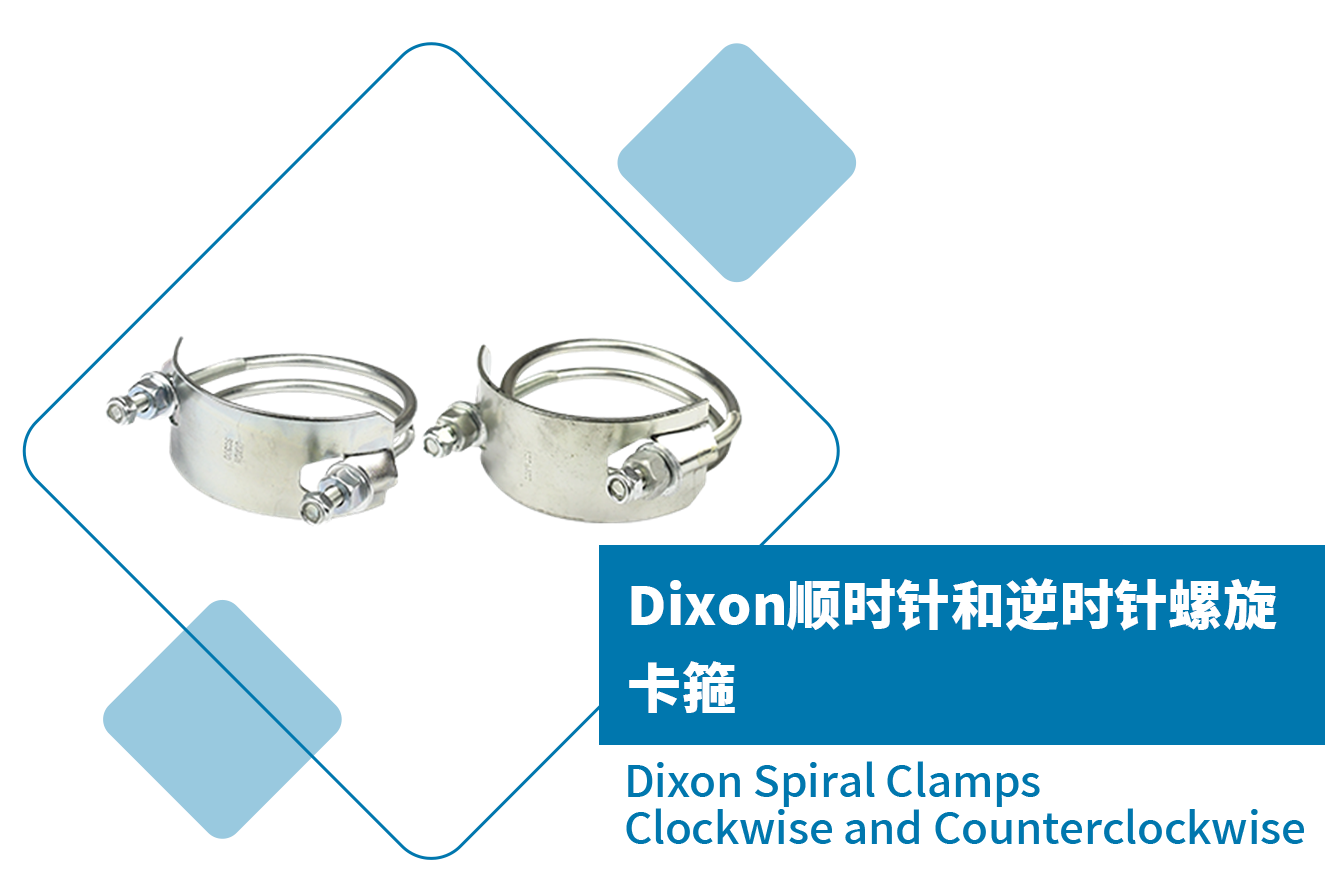

螺旋卡箍：靈活多變，適應性強

螺旋卡箍適用于波紋管。螺旋卡箍的螺旋線圈纏入波紋管的凹槽中，以實現吻合，安全夾緊。軟管上的螺旋線可順時針或逆時針纏繞。

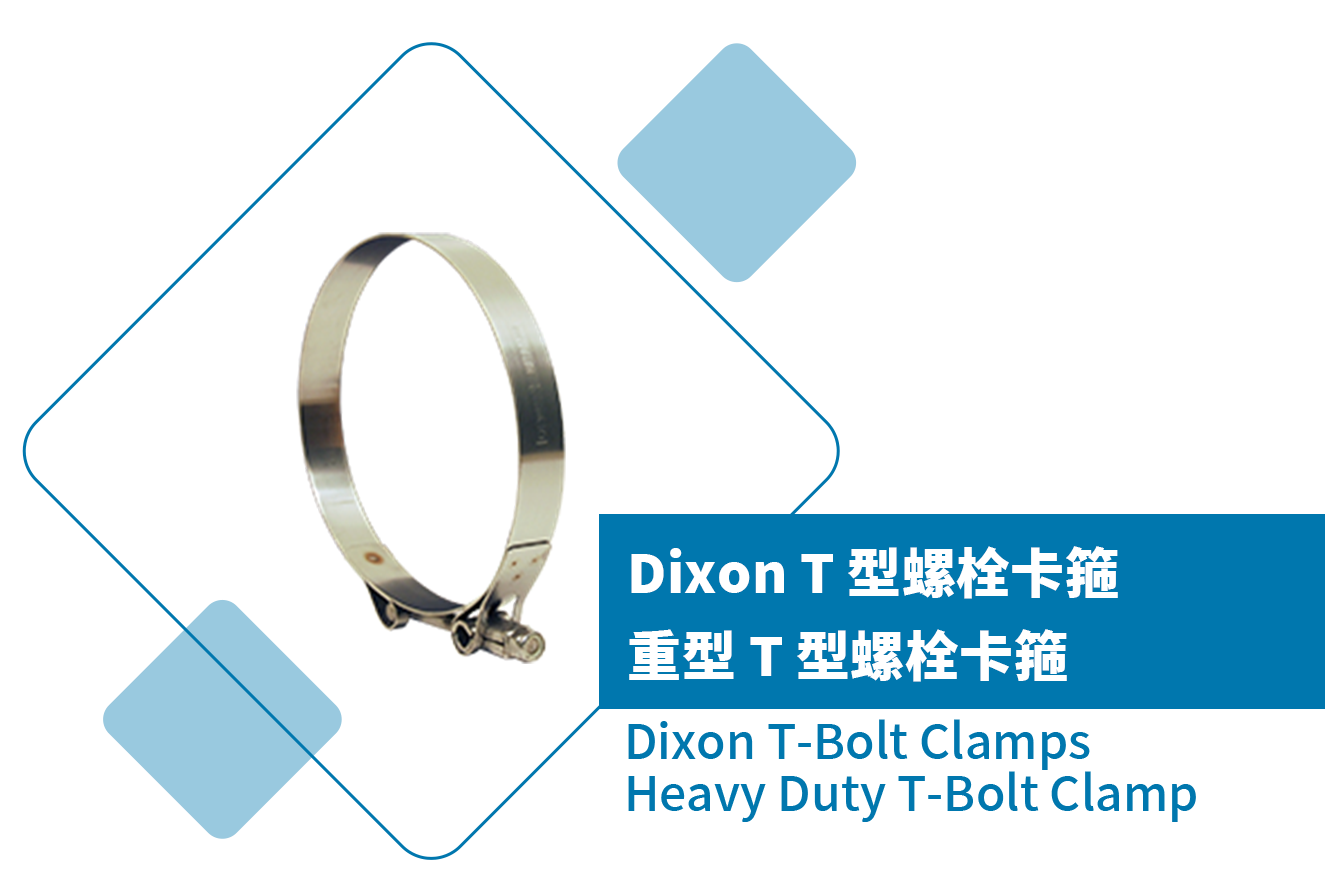

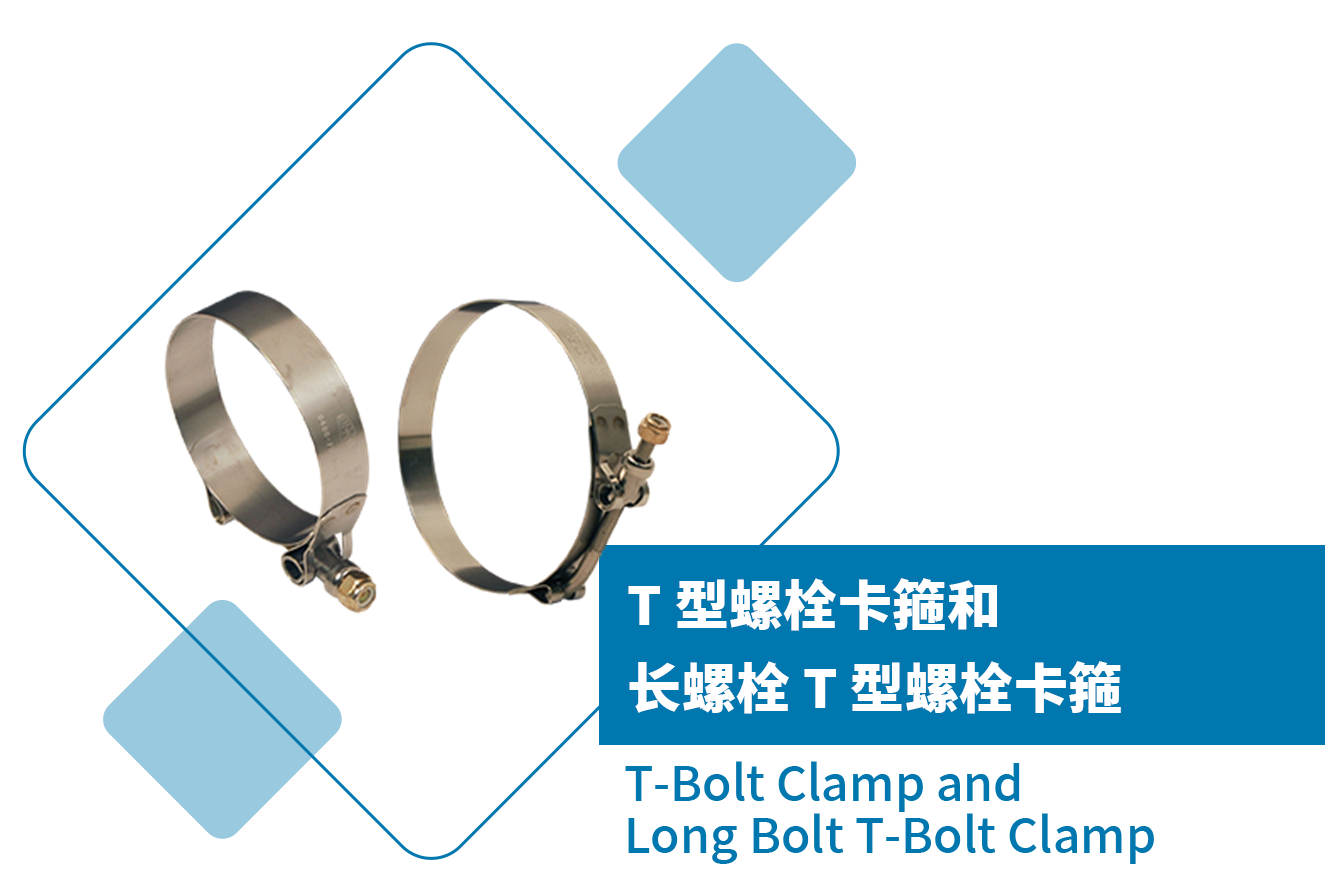

T 型螺栓卡箍：簡單實用，反復使用

T 型螺栓卡箍的名字聽起來有點高大上，其實它的原理很簡單，就是用一個六角螺母將T型卡箍收緊。這種卡箍結實耐用、均勻密封，而且可以反復使用。

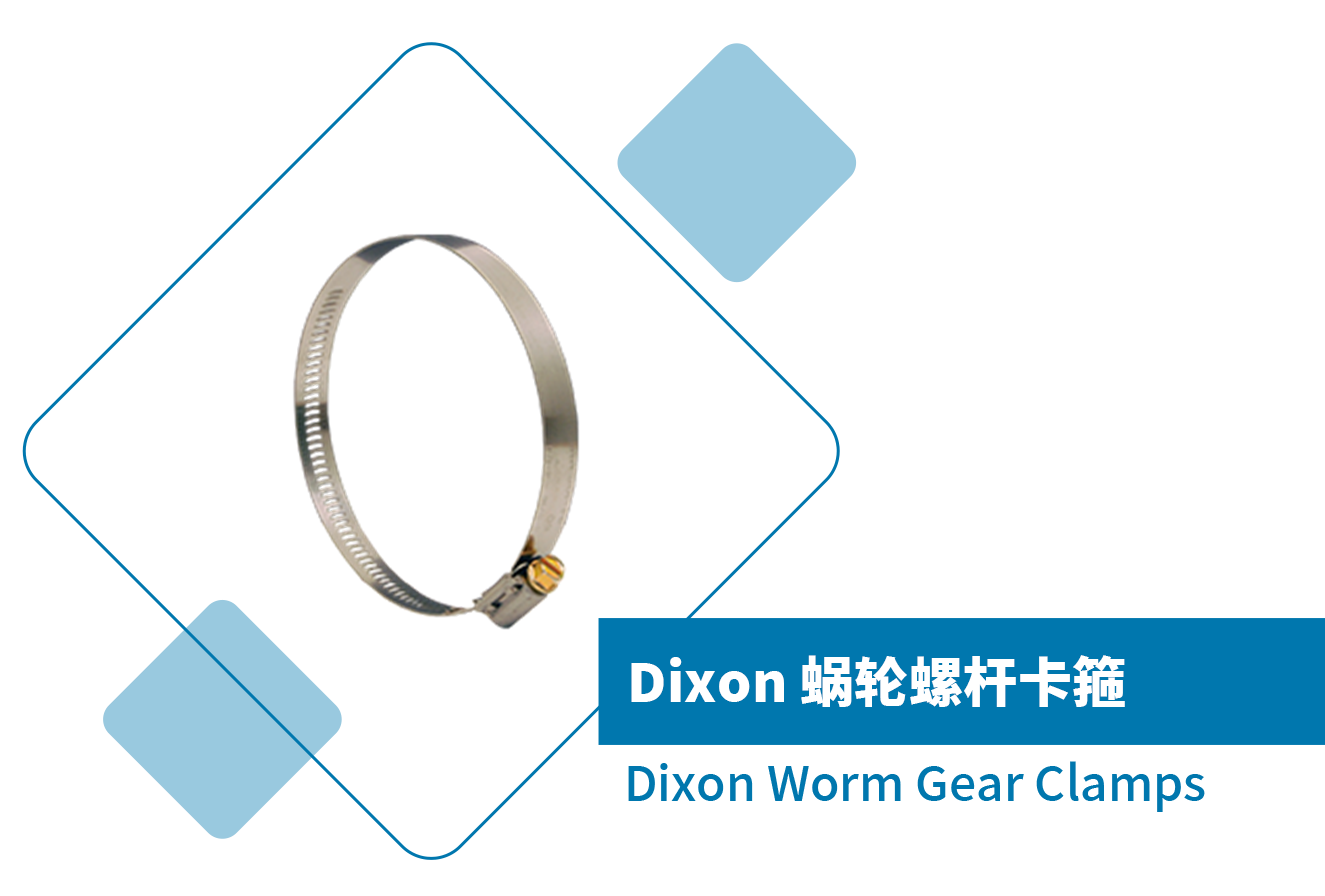

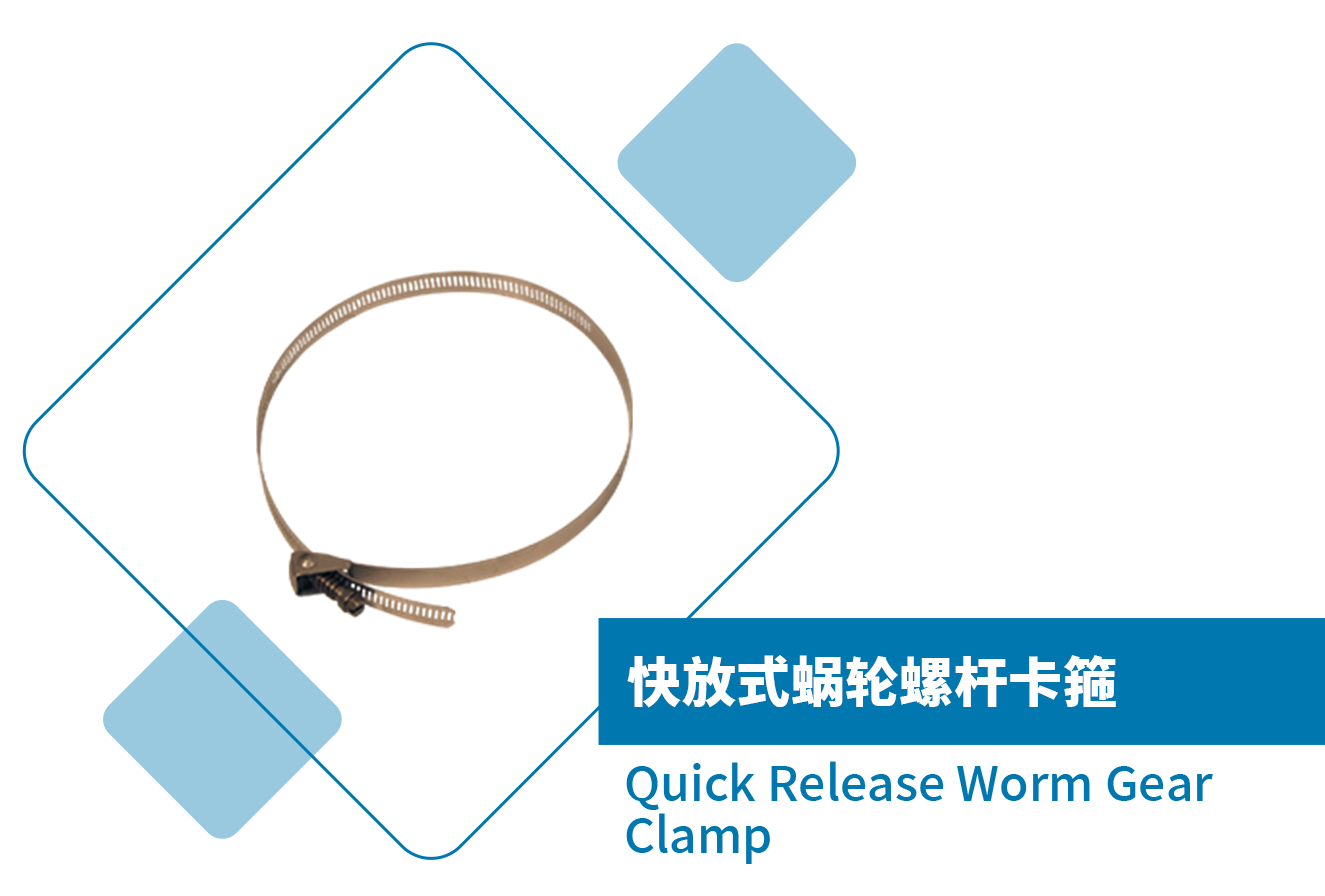

蝸輪螺桿卡箍：靈活調節，方便快捷

蝸輪螺桿卡箍是一種常見的卡箍，特點是帶有槽帶可固定軟管，通過轉動螺桿就能調節卡箍的松緊并且抓地力良好。這種卡箍安裝和拆卸都很方便，適合那些需要經常拆卸軟管的場景。

注意：

選擇合適的軟管卡箍需要考慮以下幾個因素。

應用：不同的卡箍設計用于滿足不同的需求，因此要考慮具體的要求，如壓力、溫度和與化學品的接觸。

材料：卡箍通常有不銹鋼和鍍鋅鋼兩種，使用時需要考慮哪種材料最適合應用。不銹鋼因其強度和抗腐蝕性而受到青睞，尤其是在惡劣的環境中。

尺寸：卡箍必須與軟管直徑正確匹配。如果卡箍過大或過小，都無法提供牢固的密封。

安裝和拆卸：卡箍是否需要拆卸？有些卡箍易于安裝和拆卸，而有些卡箍只能一次性使用。

Dixon軟管卡箍

適用于各種工農業管路系統，是保障生產安全，提高生產效率的理想之選。

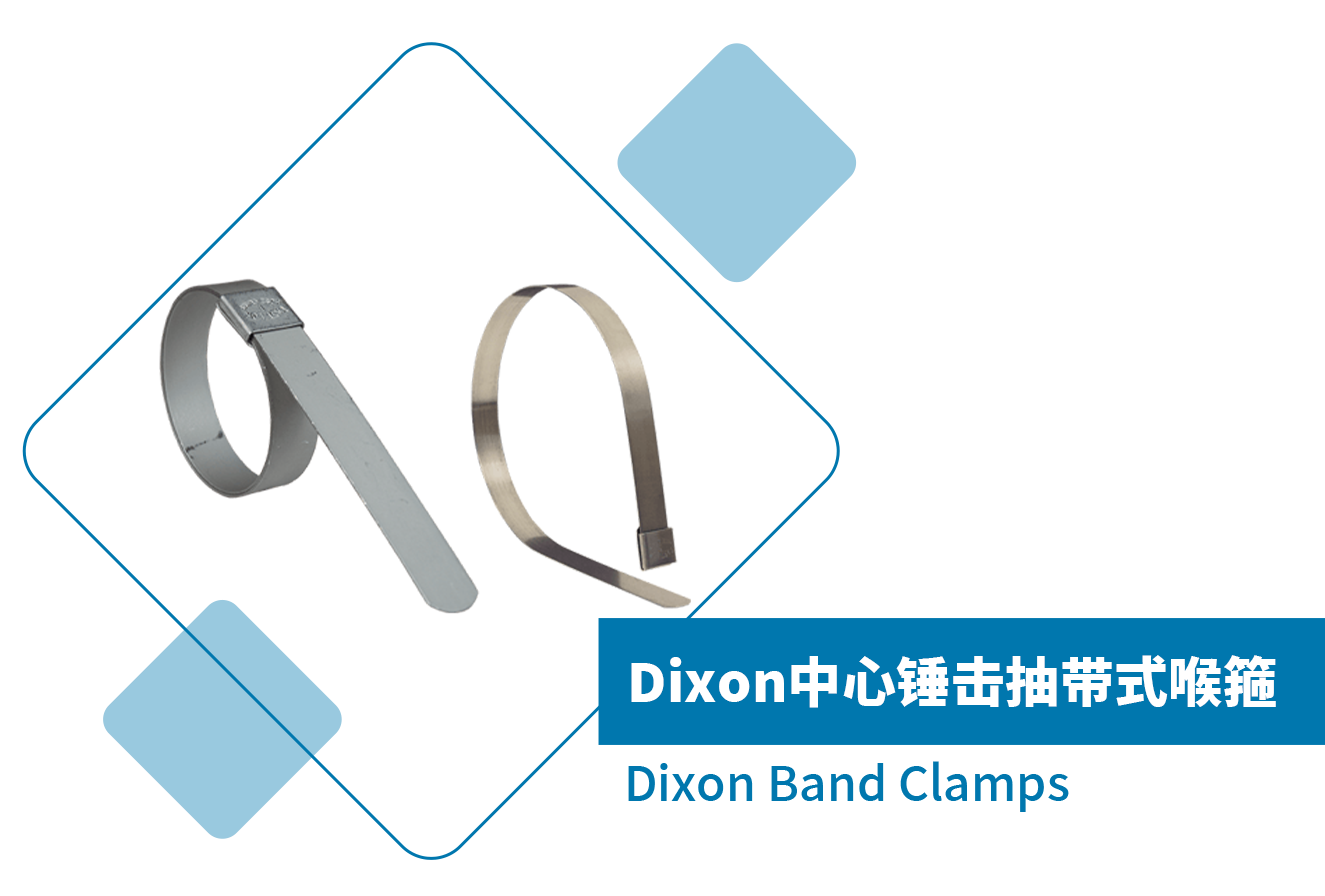

Dixon中心錘擊抽帶式喉箍分為預成形F系列和開口FO系列。

特點

使用中心錘擊工具F1、F38、F40和F100安裝；也可使用其他制造商的沖孔錘擊式工具
僅按包裝數量銷售

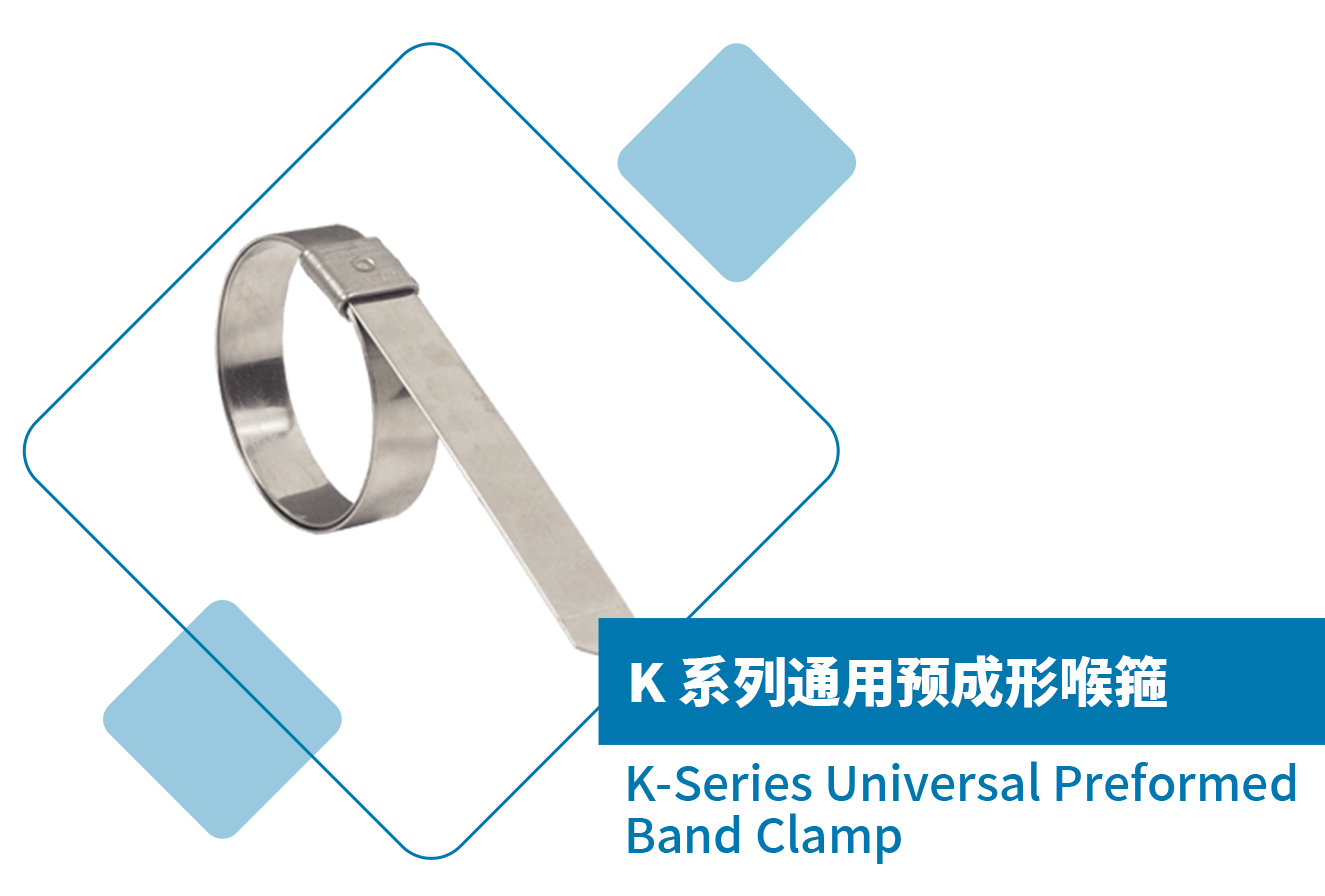

特點

可中心錘擊或滾壓
工具選項包括Fast-Lok?： F1、F40、F100，詳見綜合樣冊
僅按包裝數量銷售

特點

使用F100工具的錐形沖頭進行雙層包裹和鎖定
獨特的凹陷設計在保持徑向壓縮的同時提供出色的密封強度
重型帶扣提供最佳夾持力
適用于薄壁軟管
外形小巧
僅按包裝數量銷售

特點

重型帶扣和雙層包裹提供最佳夾持力
平滑密封設計，實現無間隙接觸
3/4英寸帶寬
0.3英寸帶厚
僅按包裝數量銷售

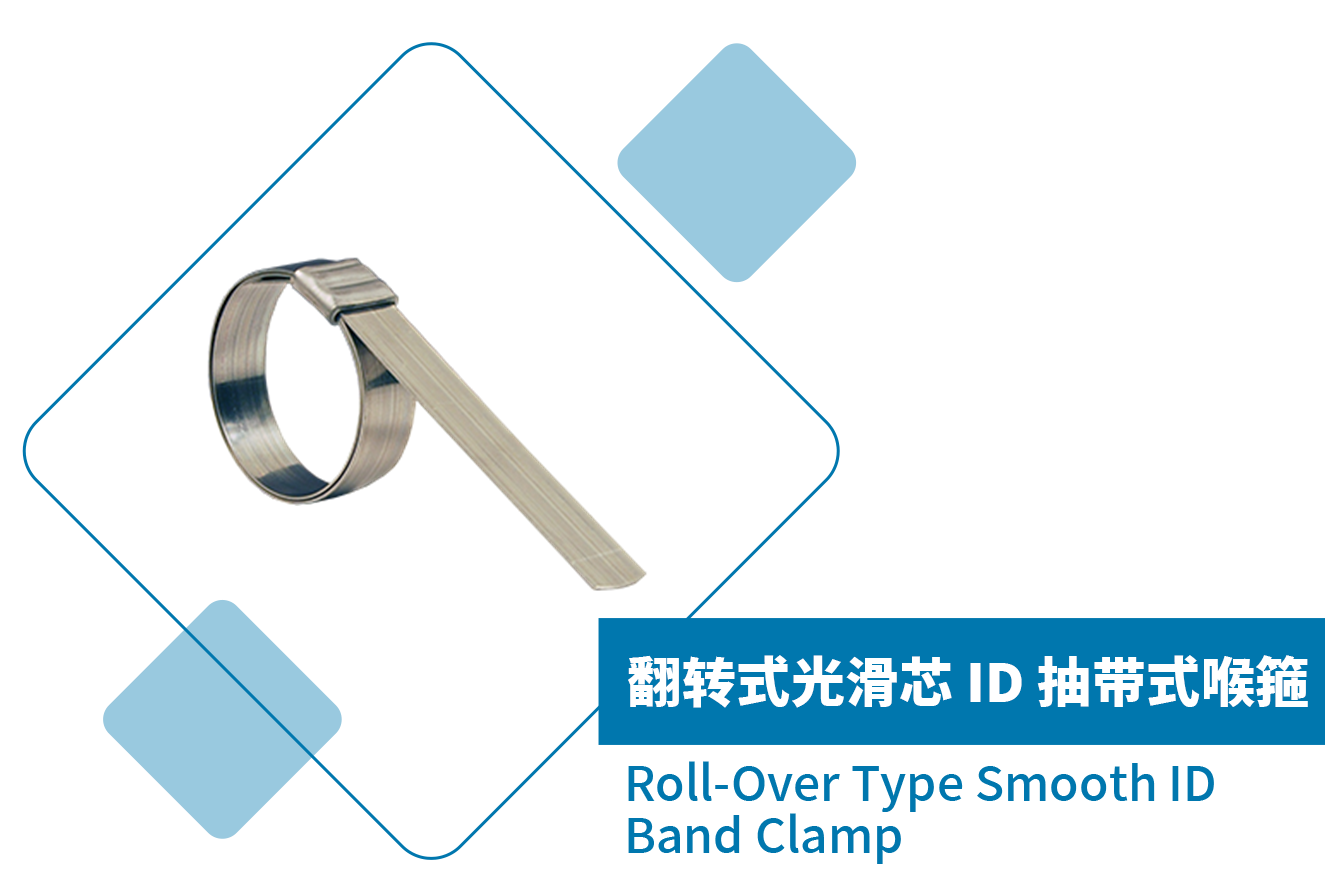

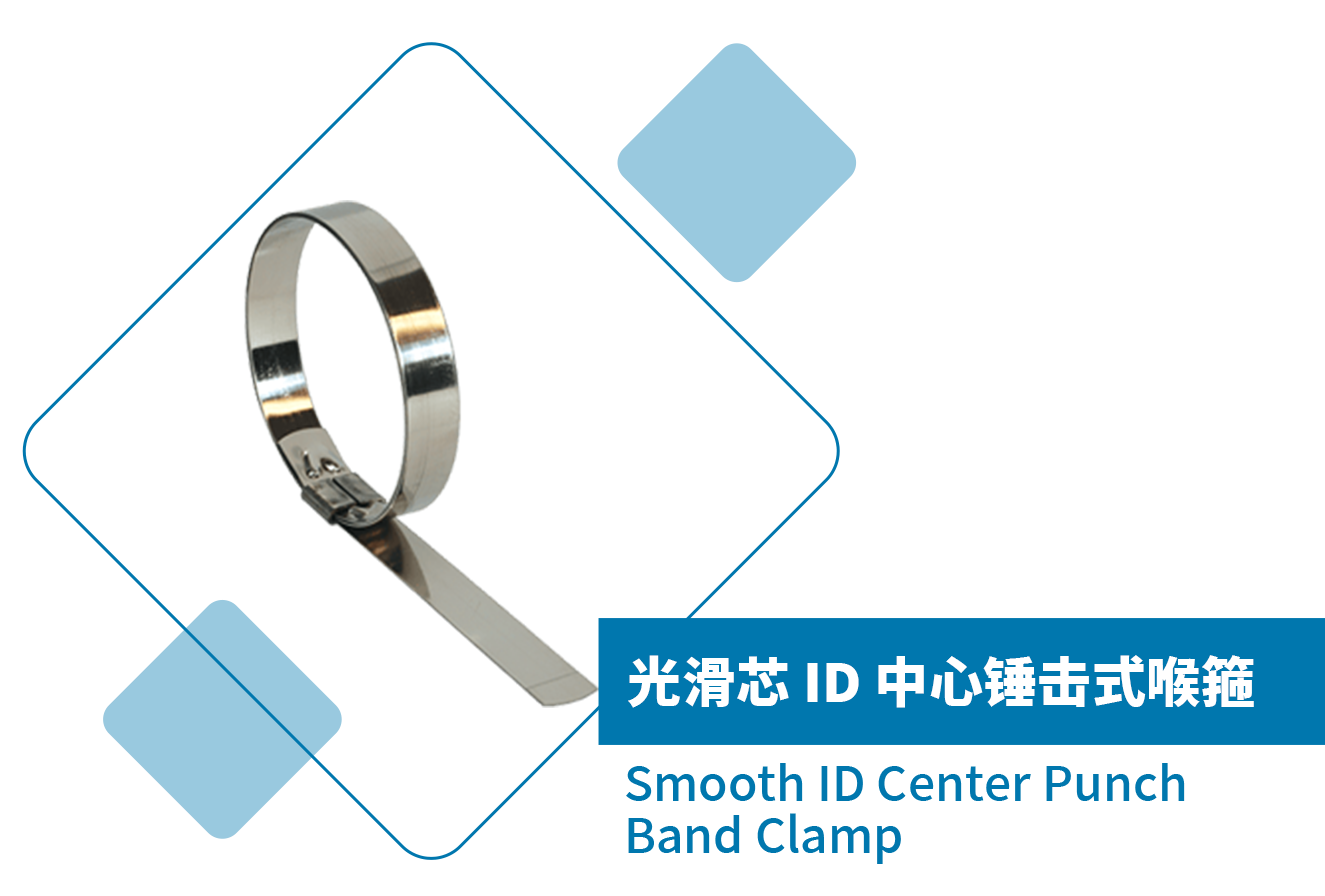

特點

提供均勻、無間隙的內徑和強大的夾持力
可與翻轉式卡箍工具和51960和51970等最常見的鋼帶式喉箍工具一起安裝
僅按包裝數量銷售

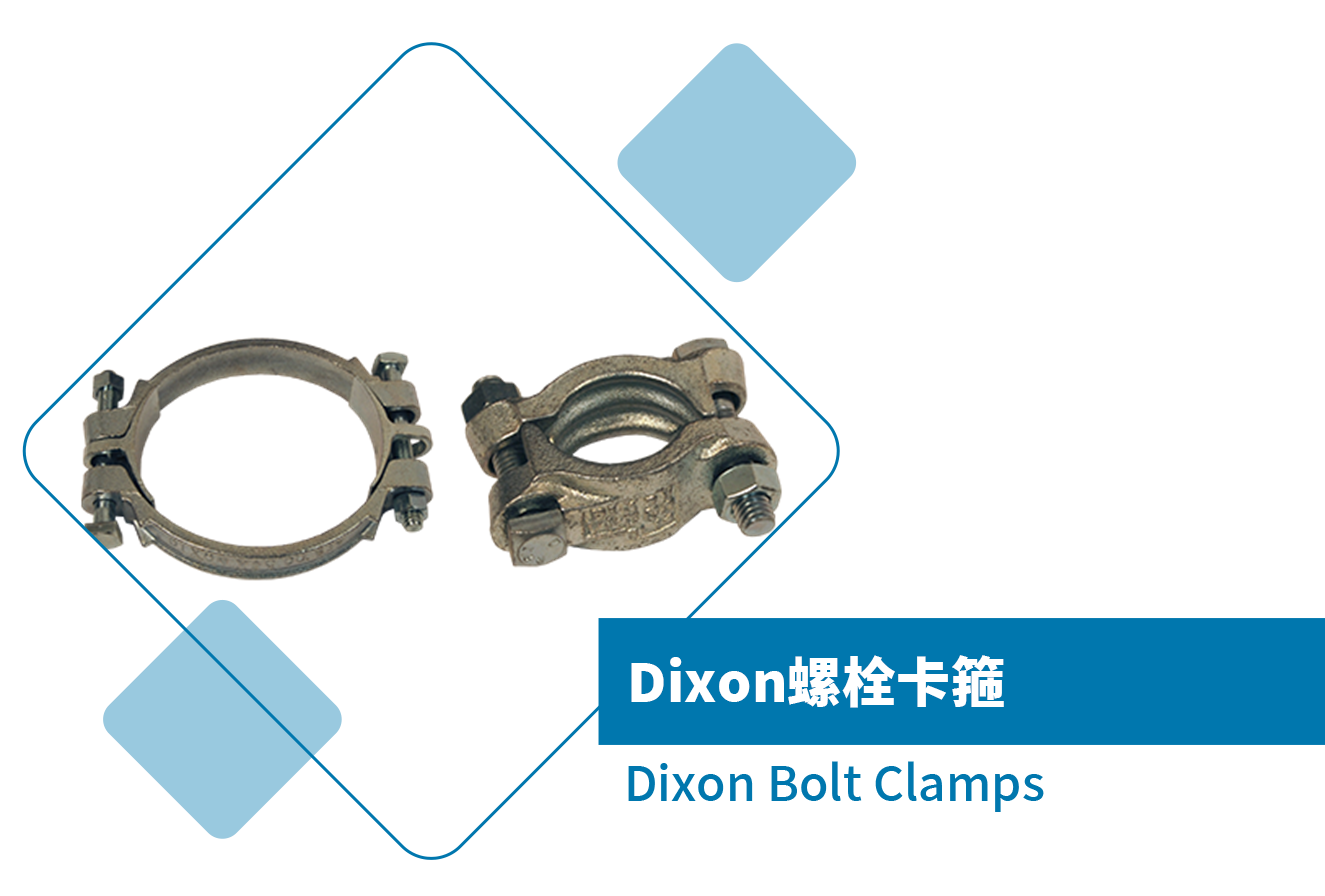

雙螺栓卡箍分為帶鞍座和不帶鞍座二種。

特點

內表面雙肩式
螺栓耳經過加固，可防止彎曲變形
提供鞍座以適應更大的尺寸

特點

舌槽設計： Stepless^?無極專利設計，可調節范圍，并可平穩滑入凹槽
優化的聯鎖設計：三檔舌槽設計提供超高的張力
特殊處理的鋼帶邊緣：增強鋼帶強度，減工件受損風險
建議的最大閉合力為3800牛頓
僅按包裝數量銷售

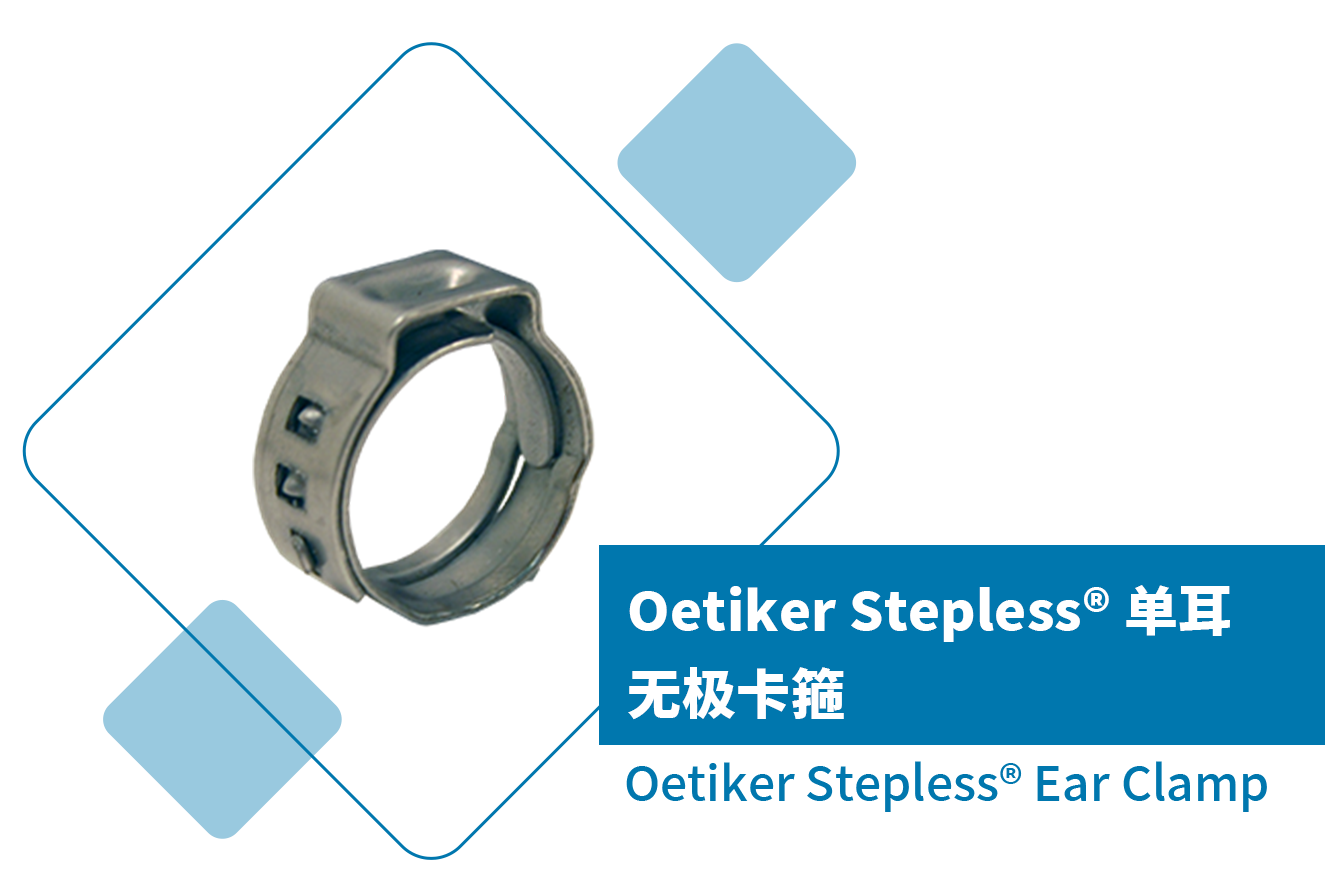

特點

防篡改設計
卡箍不可重復使用；它們不應被撬開，否則會使卡箍無法正常工作
光滑的內帶可防止損壞軟管，而舌槽設計提供 360°無極密封
卡箍內部沒有臺階或間隙
內置彈簧能夠抓緊管路不松動
僅以包裝數量出售

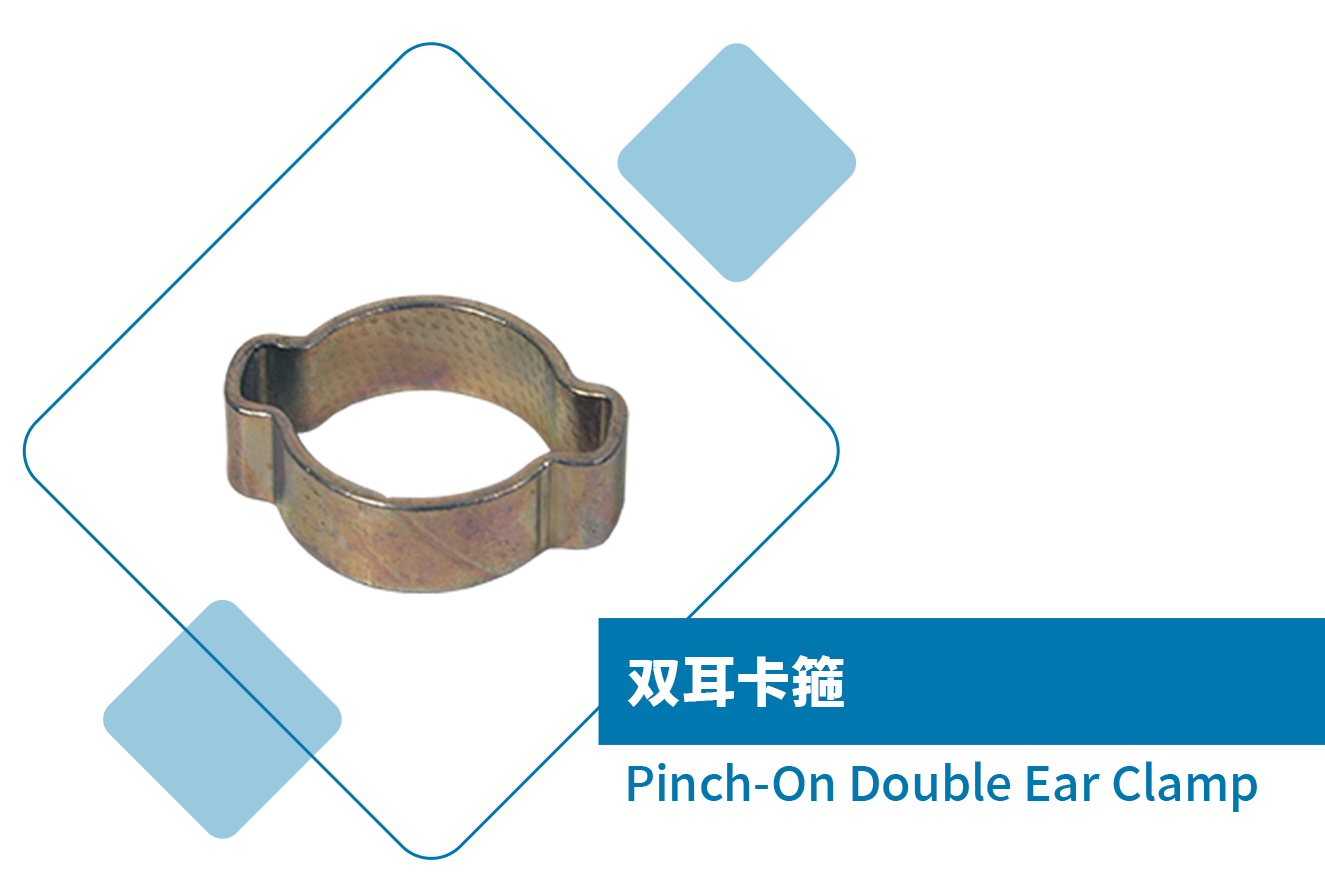

特點

訂購雙耳卡箍時，請選擇最接近的卡箍公稱尺寸，但一定要大于安裝插入件后要夾緊材料的外徑
僅以包裝數量銷售

特點

0.275英寸帶寬
0.3英寸帶厚
僅以包裝數量出售

特點

每種尺寸可能需要一個以上的卡箍；更多信息請聯系Dixon
因為軟管的外徑尺寸不一樣，所以每個卡箍安裝的地方都要仔細檢查，確保卡得緊
要確定軟管需要哪種類型的卡箍，請查看軟管末端；如果螺旋線以順時針方向沿著軟管旋轉，則需要順時針卡箍。如果螺旋線以逆時針方向旋轉，則需要逆時針卡箍

特點

7/8英寸帶寬，0.4英寸帶厚
可用標準 ?英寸套筒扳手夾緊
不適用于氣動工具

特點

3/4英寸帶寬，0.25英寸帶厚
可用標準7/16英寸套筒扳手夾緊
不適用于氣動工具

特點

四片式結構
建議最大扭矩50英寸 lbs
所有卡箍按每盒10個出售

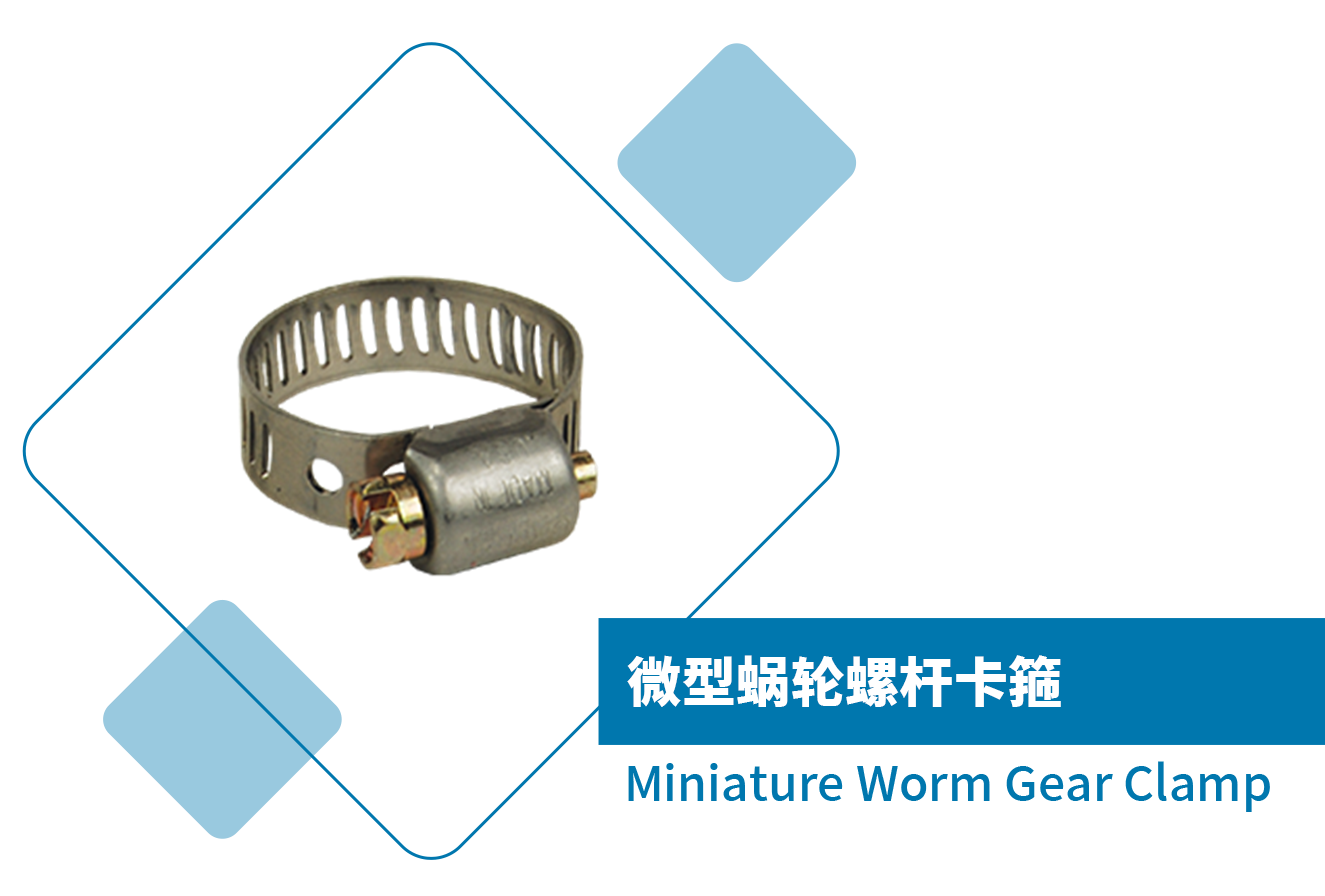

特點

建議最大扭矩15英寸 lbs
所有卡箍按每盒10個出售

特點

四片式結構
鞍座與壓花帶相互鎖定，形成真正的同心圓
開槽六角頭螺釘設計
熱處理螺釘具有鋸齒形螺紋
建議安裝扭矩為30-42英寸 lbs；建議最大扭矩為60英寸 lbs
所有卡箍按每盒10個出售

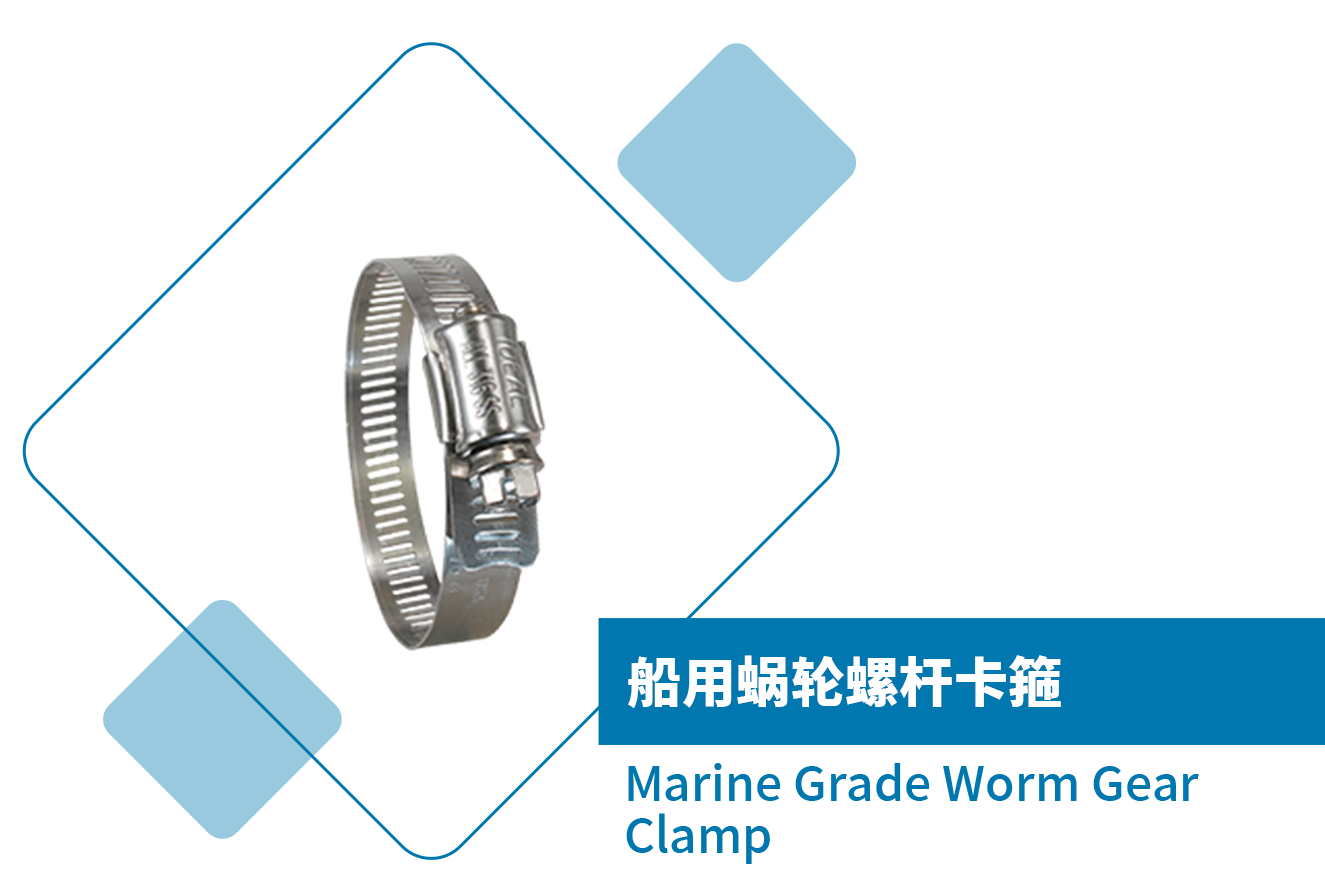

特點

三片式結構
316航海級不銹鋼：鋼帶、螺釘和外殼
建議安裝扭矩30-42英寸 lbs；最大建議扭矩 60 英寸 lbs
卡箍扭矩額定值僅為安裝指導，與系統工作壓力無關；系統的工作壓力應根據管材、連接件和介質的特性綜合評估
所有卡箍按每盒10個出售

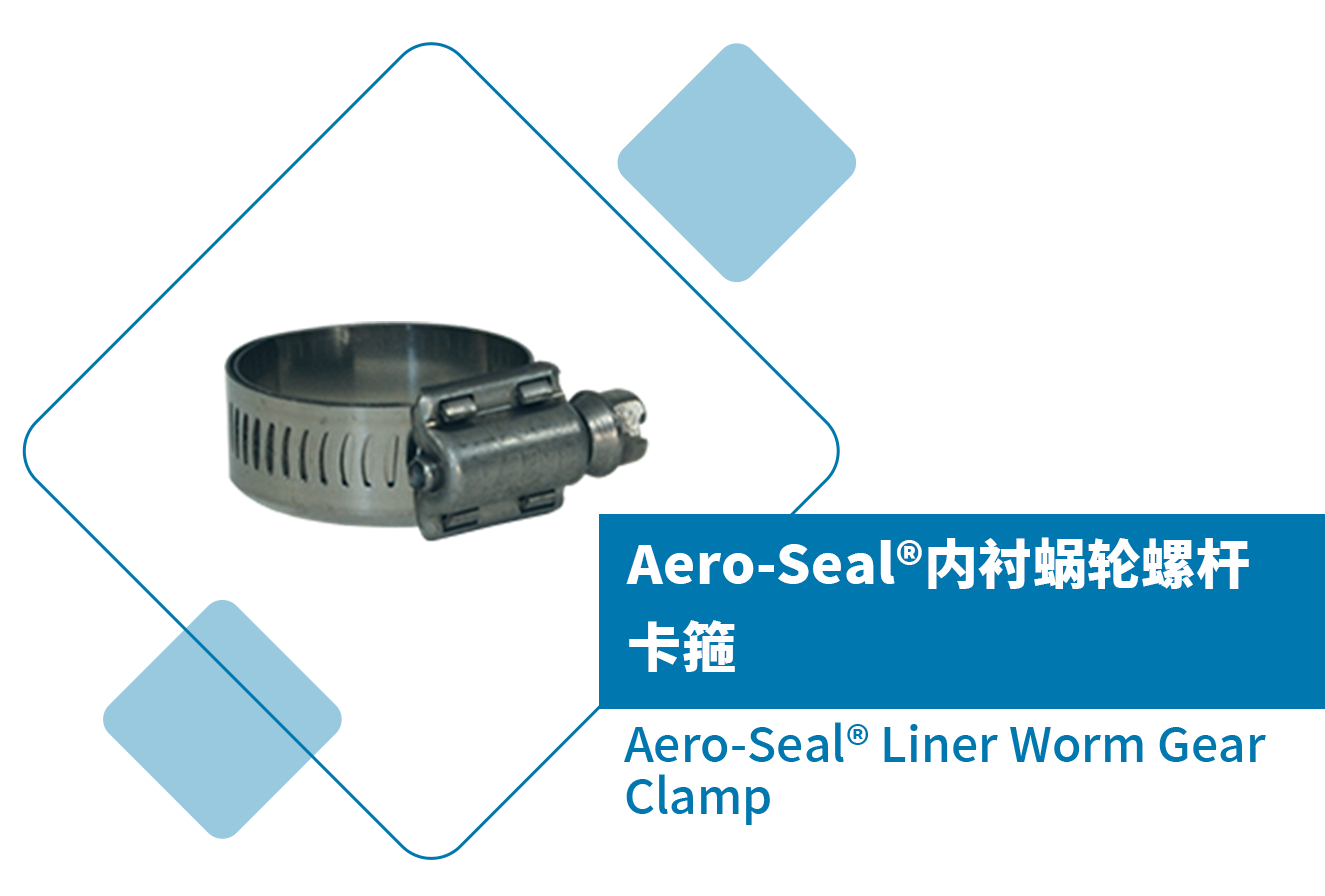

特點

鋼帶作為襯里的整體延伸，無鉚釘或焊接可保護硅膠及其他材質的軟管表面免受擠壓或剪切鋼帶造成的損壞
所有卡箍按每盒10個出售

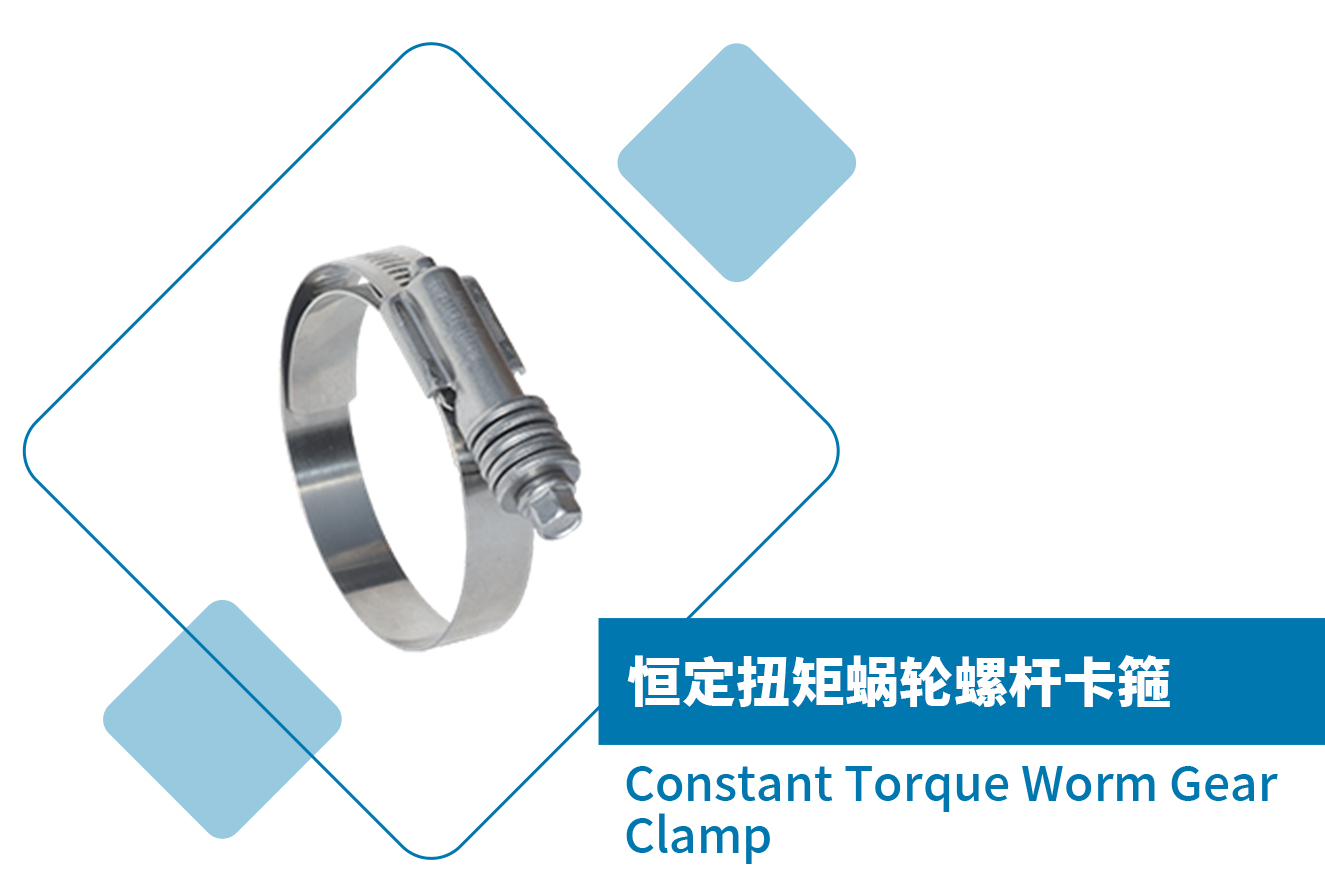

特點

這款卡箍采用了創新的蝶形彈簧（又稱貝勒維爾彈簧墊圈）機制，獲得專利認證。這種設計讓卡箍可以根據溫度等因素自動調節直徑，確保連接始終緊固可靠

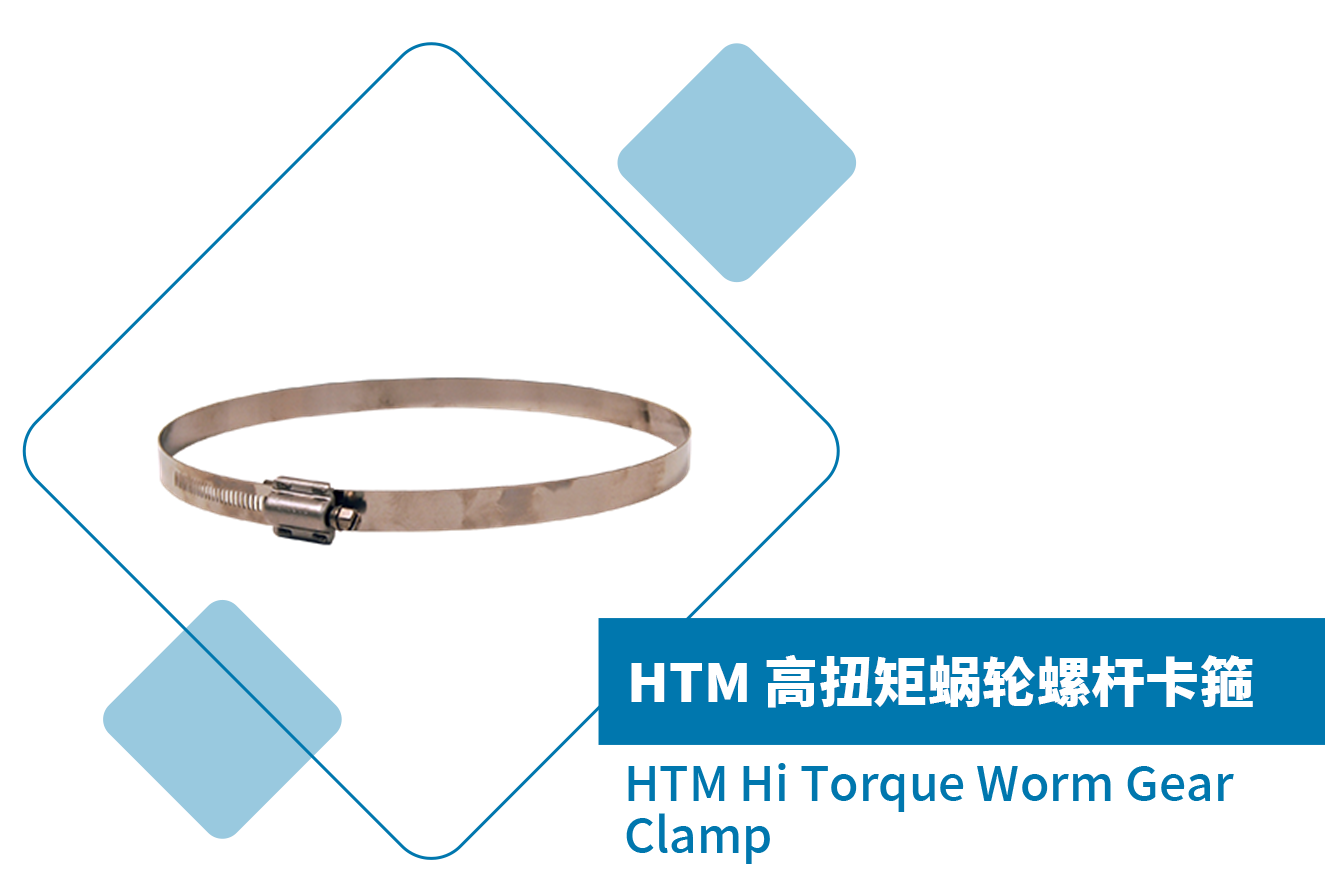

特點

該卡箍設計獨特，扭矩是SAE（美國汽車工程師學會）標準的3倍以上；8條螺紋同時咬合，提供高達90英寸 lbs的扭矩，確保密封性和抗振性極佳
開槽六角頭螺釘設計
卡箍扭矩額定值僅為安裝指導，與系統工作壓力無關；系統的工作壓力應根據管材、連接件和介質的特性綜合評估
