摘要：一文讀懂工業閥門的應用、組件和類型

工業閥門，如同遍布于現代工業體系的隱形守衛，默默掌控著液體和氣體的流動。從煉油廠的錯綜管道，到水處理廠的潔凈水流，再到制造業的生產線，以及發電廠的能源輸送，工業閥門的蹤跡無處不在，它們的身影貫穿于工業生產的各個環節，為現代文明的運轉貢獻著不可或缺的力量。

工業閥門應用 Applications

閥門是一種控制流體通過管道的關鍵裝置，就好比管道系統的“交通指揮員”，確保液體和氣體只允許朝一個方向流動。工業閥門適用于眾多領域，包括飲用水處理、廢水處理、發電、制造、化學處理、石化制程、滅火、沖洗、生物制藥應用以及食品和飲料制造。

工業閥門組件 Components

大多數工業閥門的組件都具備共同功能。這些組件包括執行器、閥體、閥蓋、閥內件、閥桿和傳動裝置。執行器就好比閥門的“操作員”，負責提供開關閥門的動力。執行器可以是手動、氣動或電動的，為閥門提供必要的力矩，完成開關動作。閥體是閥門的外殼，它為內部組件提供結構支撐和容納內部組件。閥蓋位于閥門頂部，負責容納閥桿和其他內部部件。它可以拆卸，方便于閥門的維護和檢修。

閥內件是用于描述與被控制介質接觸的所有閥門內部元件的術語，包括傳動裝置、閥座和閥桿。閥座和閥瓣是閥門的主要密封裝置。一般來說，傳動裝置可以是球型、楔形或碟形的，具體取決于閥門的類型。在上圖中，閥瓣附著在閥桿上，并移動以阻擋或允許流體流動。它壓緊在閥座上形成嚴密的密封。閥桿將執行器連接到閥瓣上，傳遞執行器的運動，從而使閥門打開或關閉。

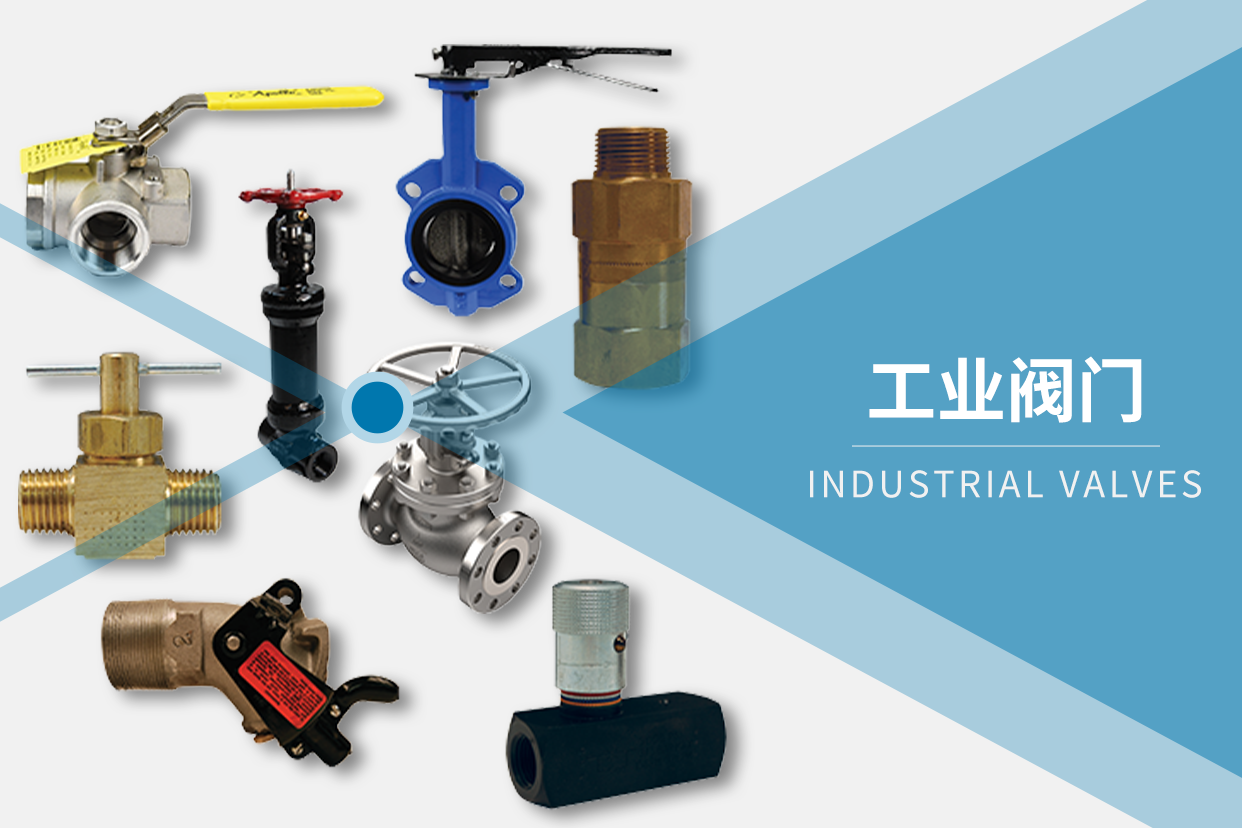

工業閥門類型 Types

工業閥門種類繁多，根據不同的控制功能和適用場合，可以分為以下幾種常見類型：

球閥

球閥因其獨特的內部結構設計，在工業領域扮演著至關重要的角色。它不僅可以實現簡單的開關控制，還能用于流量調節，適用于需要可靠切斷介質的場合。大多數球閥都是速動型，需要將閥門手柄旋轉90°。帶孔的球用于啟動或停止流量。球閥比相同通徑和額定值的閘閥更小、更輕。有全通、標準通徑和小通徑可供選擇，以滿足各種流量要求。

蝶閥

蝶閥因其獨特的蝶形閥板設計，在工業領域有著廣泛的應用。它可用于啟動、停止和調節流量。與其他類型的工業閥門相比，蝶閥具有體積小巧、重量輕的優勢。這對于需要安裝大口徑閥門的場合來說尤為重要，能夠節省管道空間，減輕管道負荷。蝶閥開啟方便快捷，只需旋轉手柄90° 即可完全開啟或關閉。蝶閥的內部結構相對簡單，運動部件較少，并且沒有容易滯留介質的腔體，因此維護起來更加方便快捷，也降低了維護成本。與其他類型的閥門相比，蝶閥在重量、空間和維護成本方面都更具優勢。

止回閥

止回閥又稱單向閥，用于防止管道系統中的液體回流。止回閥不適用于快速循環的系統，例如往復泵或空氣壓縮機，因為這些系統中的快速流動可能會導致閥門顫動和損壞。Dixon可根據不同場景提供工業和衛生級止回閥。

調節閥

調節閥在管道系統中扮演著重要的角色，就好比一位“流量調節師”。調節閥通常是單向調節的，即它可以控制流體流向的一個方向，而另一個方向則允許自由流動。通常調節閥具有一個帶有細密螺紋的閥桿，能夠進行非常精細的流量調節。

油桶閥

油桶閥也稱為桶用龍頭，是從桶和罐中抽取非易燃液體的理想選擇。Dixon提供3/4英寸和2英寸的鐵制或鋁制油桶閥門。

閘閥

閘閥是所有工藝設備中最常見的閥門類型。該閥門通過將一個閥板提升到流體路徑之外來打開，從而啟動或停止流體流動。閘閥不得用于控制或節流流量。閘閥的設計目的是將管路壓降降至最低，將管路中的流體壓降降至最低，并相對減少操作次數。

截止閥

截止閥，顧名思義，是管道系統中用于啟動、停止和調節流速的閥門。截止閥的應用包括冷卻水系統、化學工藝給水、鍋爐水入口和排水系統以及滅火供水管道。青銅截止閥在工業應用中最為常見，而鍛鋼截止閥則用于高壓應用。

針閥

與調節閥類似，針閥用于對壓力進行更精細的控制。不過，調節閥只能控制單向的流量，而針閥則可以控制兩個方向的流量。針閥用于空氣和水應用、壓縮氣體和化學處理。硬密封的閥座可實現可靠的密封和流量調節。
