締柯圣帶您進入-工業閥門的種類、應用和類型（上）

Dixon工業閥門，可靠連接，“締”造未來

上期締小編帶領大家深入了解了工業閥門的種類、應用和類型，今天我們將繼續探索Dixon為工業應用提供的閥門產品和解決方案，開啟一段精彩的閥門之旅。

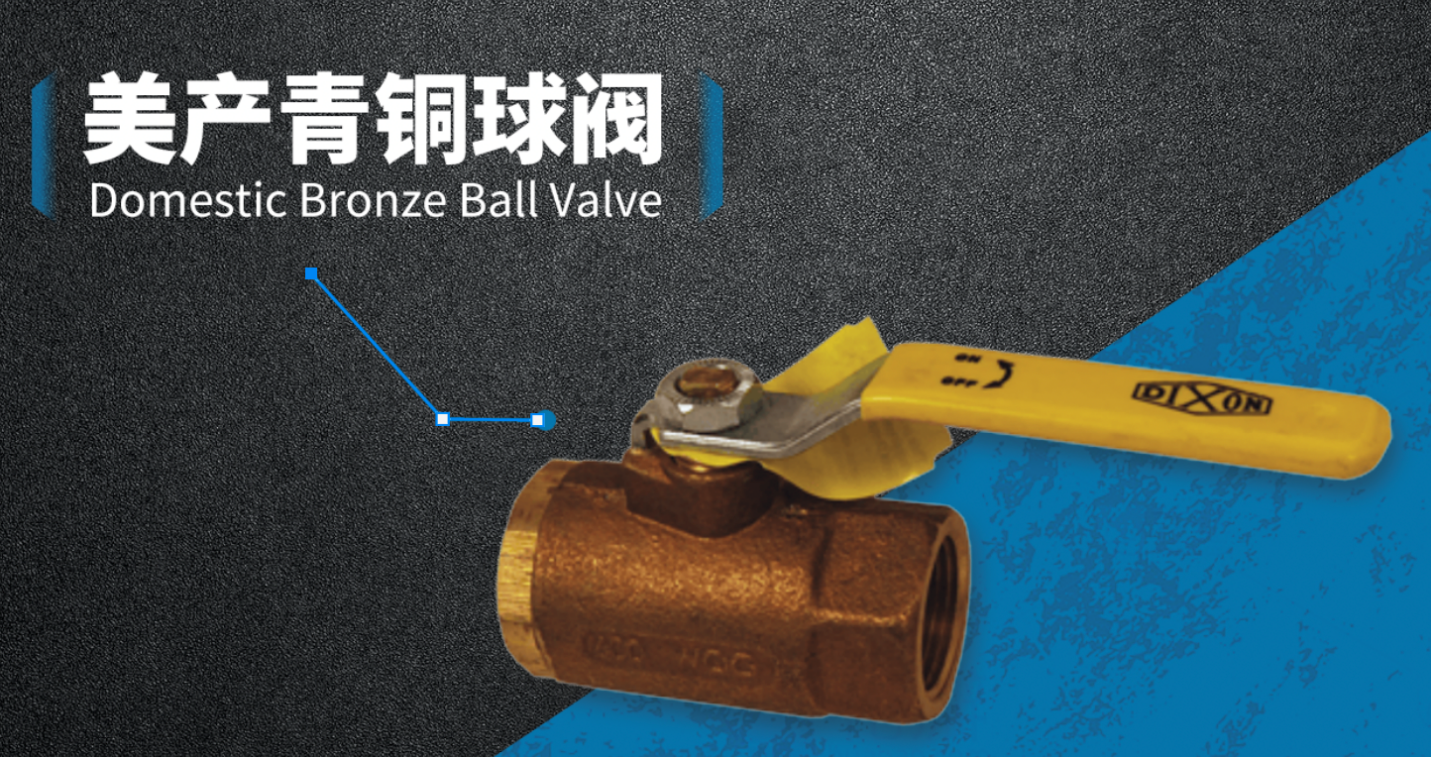

特點

·   防噴閥桿

·  全通徑和標準通徑球閥所有組件均可維修

技術規格

·  額定壓力： 600 PSI冷工作壓力 (CWP)；150 PSI飽和蒸汽

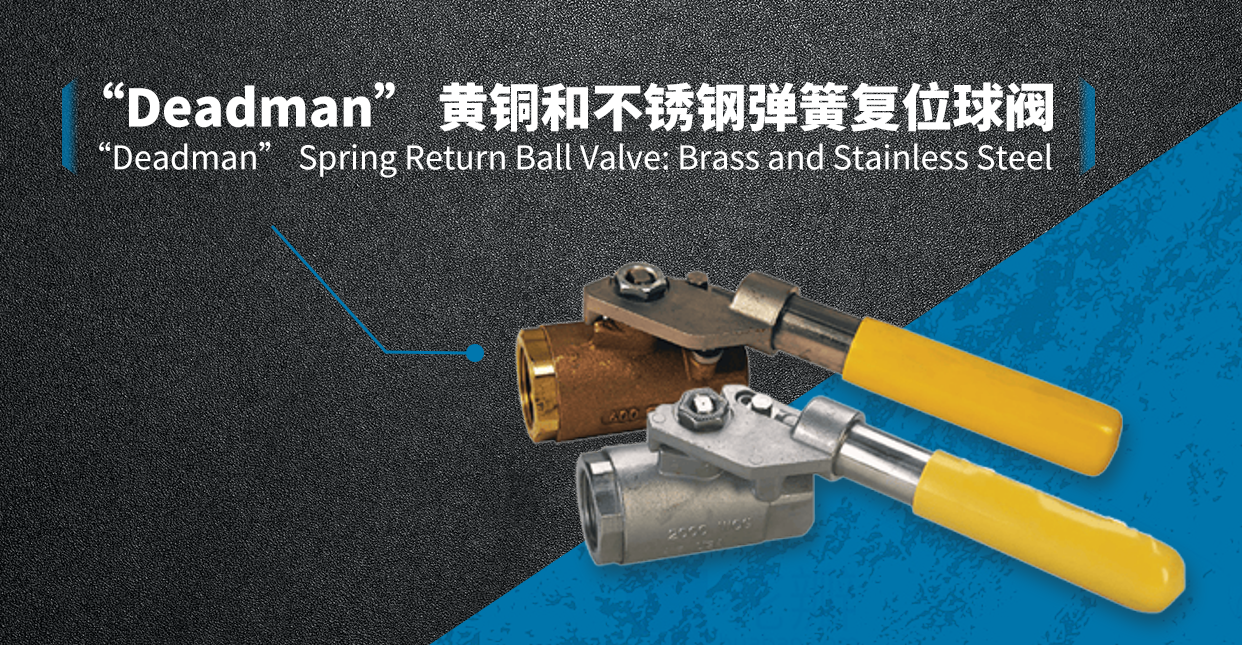

特點

·  防噴桿設計

·  可調節填料壓蓋

·  當閥門未保持打開狀態時，彈簧復位關閉閥門

技術規格

·  操作扭矩約為標準閥門扭矩的三倍

·  黃銅額定壓力：

-600 PSI冷加工壓力（CWP）

-150 PSI飽和蒸汽

·  不銹鋼額定壓力：

-空氣、水、油和氣體 (WOG) 1/2 – 1英寸：2000 PSI

-WOG 1-1/4英寸 – 2英寸：1500 PSI

-飽和蒸汽，所有尺寸150 PSI

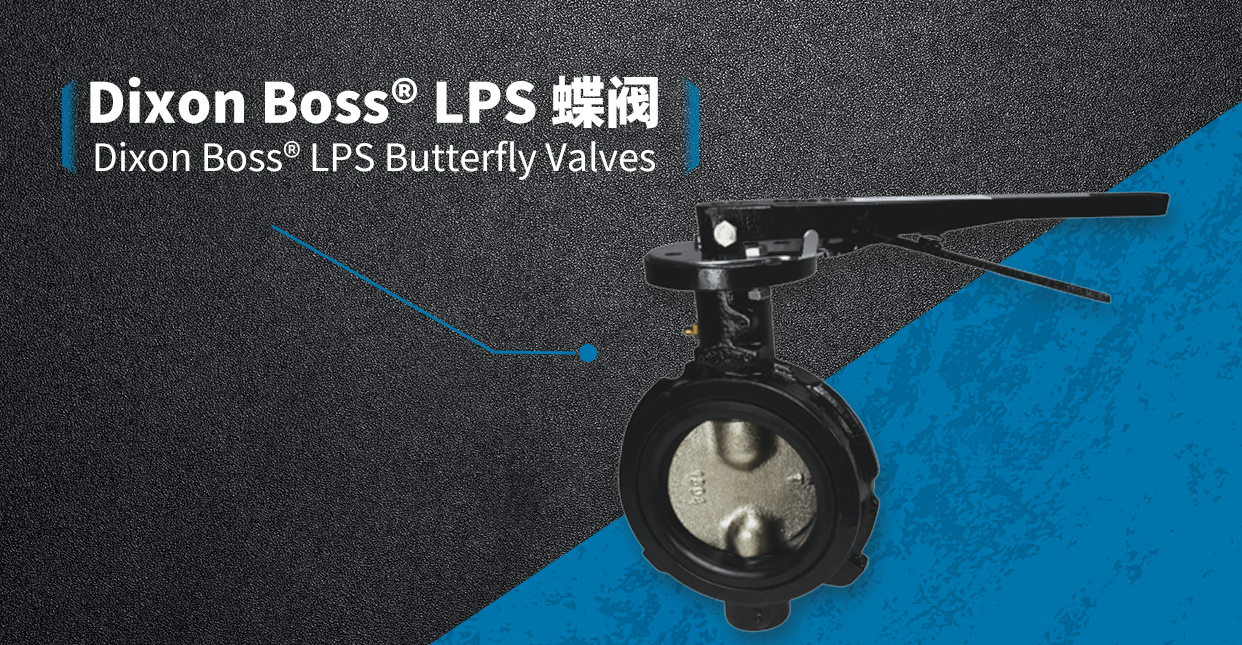

特點

·   閥體外緣定位槽設計使閥門居中定位，安裝快速高效

·  執行器安裝法蘭螺栓孔的排列和孔的直徑既符合常見的工業標準，也符合ISO國際標準。這種設計能夠適應不同標準的執行器安裝要求。為您提供靈活的選擇空間

·  加強型閥桿提高了強度和耐用性，延長閥門使用壽命

·   閥體頸部設計了黃油嘴，方便潤滑，保證閥門順暢運行

·  10位節流手柄，實現精準的流量控制，滿足不同工況下的調節需求

·  適用于額定壓力為125 lb和150 lb的輕型法蘭連接，以及蝶閥法蘭連接

技術規格

·  最大工作壓力：

-4英寸和5英寸: 200 PSI

-8英寸：175 PSI

·  溫度范圍：

-NBR閥座：零下28°C 至零上 93°C

-FKM 閥座：零下17°C 至零上93°C

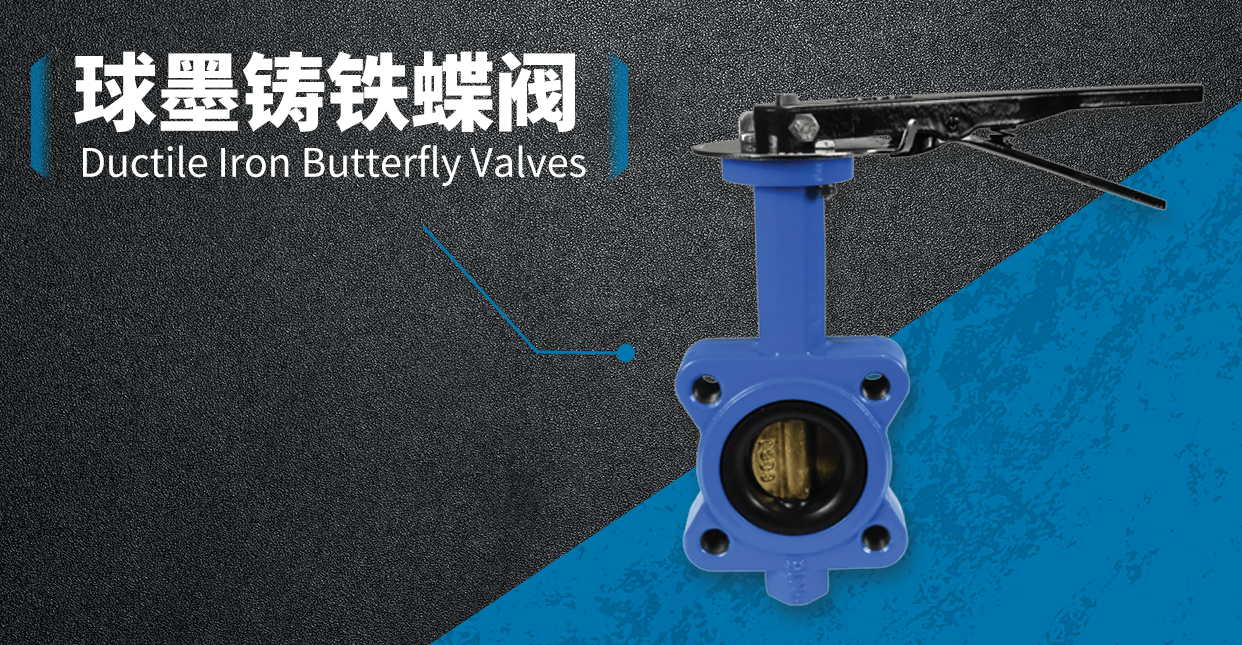

功能

·  可鎖定“打開”或“關閉”狀態

·  用于兩個150 lb法蘭之間

·  閥門上的孔數取決于閥體尺寸

技術規格

·  額定壓力：200 PSI，溫度為21°C

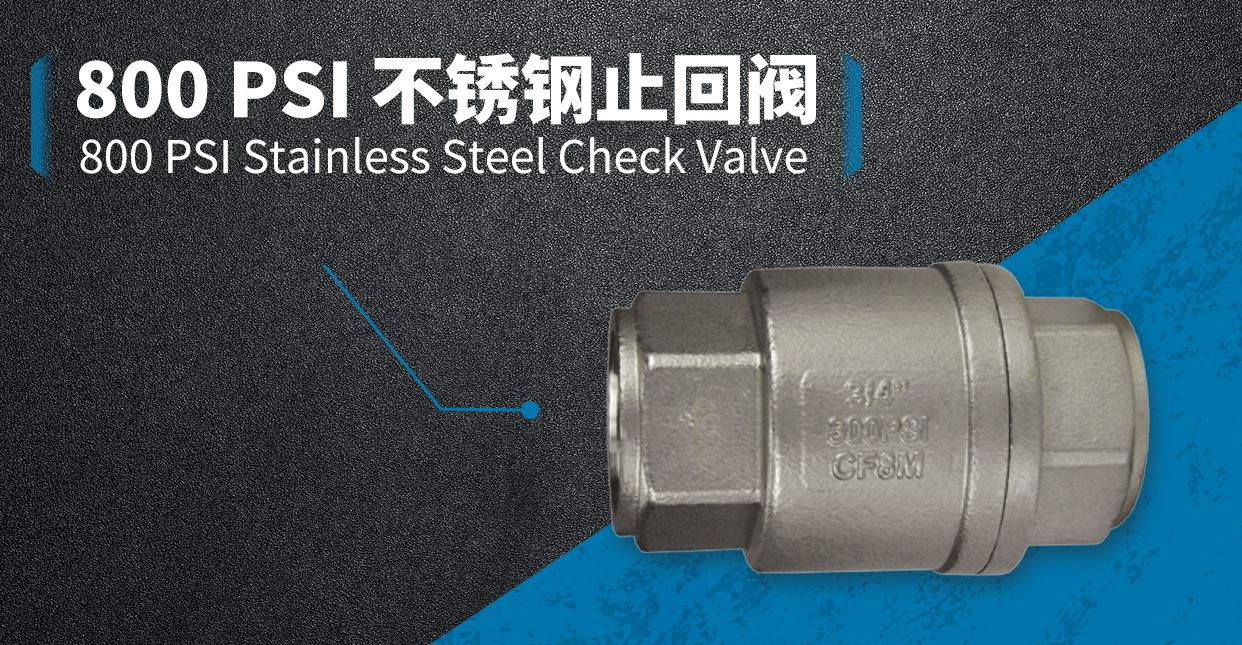

特點

·  軟質 PTFE 閥座由彈簧加載，可快速就位

·  流體優化設計可最大限度地減少壓力損失

·  耐腐蝕，非常適合與化學品一起使用

·  雙導向閥桿和閥板

技術規格

·  溫度范圍： 零下12°C至零上232°C

·  壓力額定值：800 PSI WOG；125 PSI飽和蒸汽

·  開啟壓力：0.5 PSI

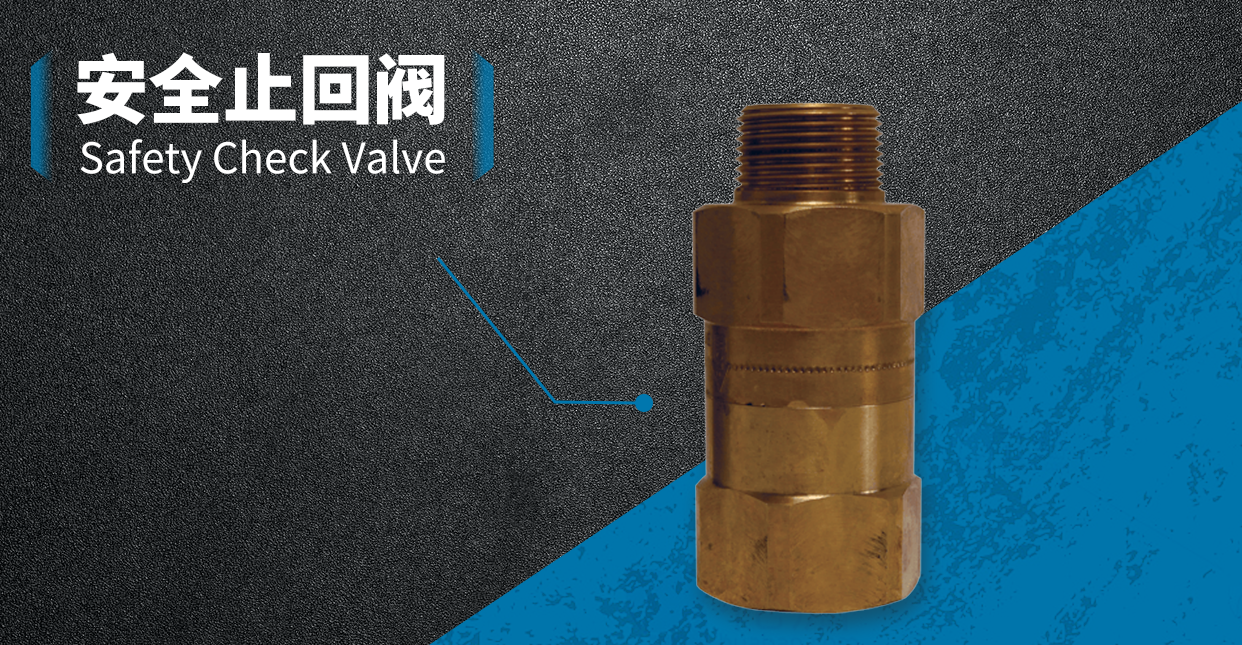

特點

·  流量大，性能佳

·  單向控制過量氣流 (SCFM)

·  自動感知氣流變化，并在氣流激增超過閥門額定流量時關閉氣流，從而防止軟管脫出

技術規格

·  符合OSHA 1926.302 (B) (7)規定，要求在供氣源頭和支氣管路上安裝安全裝置

·  最大工作壓力：350 PSI

·  最高溫度：121°C

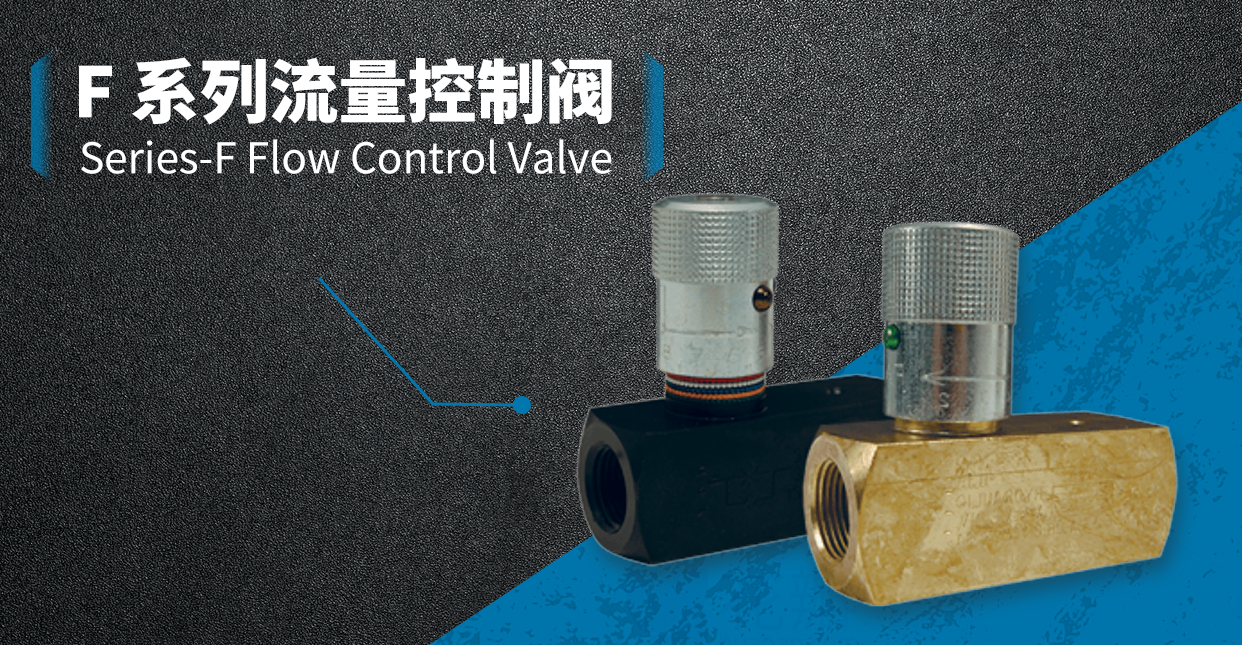

特點

·  前三圈調節旋鈕可在低流量時進行微調，后三圈可提供全通和常規節流控制。當流量反向時，高強度閥瓣允許全流量回流

·  彩色編碼的參考刻度簡化了流量設置、復位、調節和返回原始流量的過程；一個簡單的固定螺釘可將閥門鎖定在任何所需的設置上

技術規格

·  鋼制最大工作壓力：

-1/8英寸 - 1/2英寸：21°C  時為5000 PSI

-3/4英寸 – 2英寸：21°C  時為3000 PSI

·   銅制最大工作壓力：

-1/8英寸 - 3/4英寸：21°C 時為 2000 PSI

-1英寸：21°C 時為 500 PSI

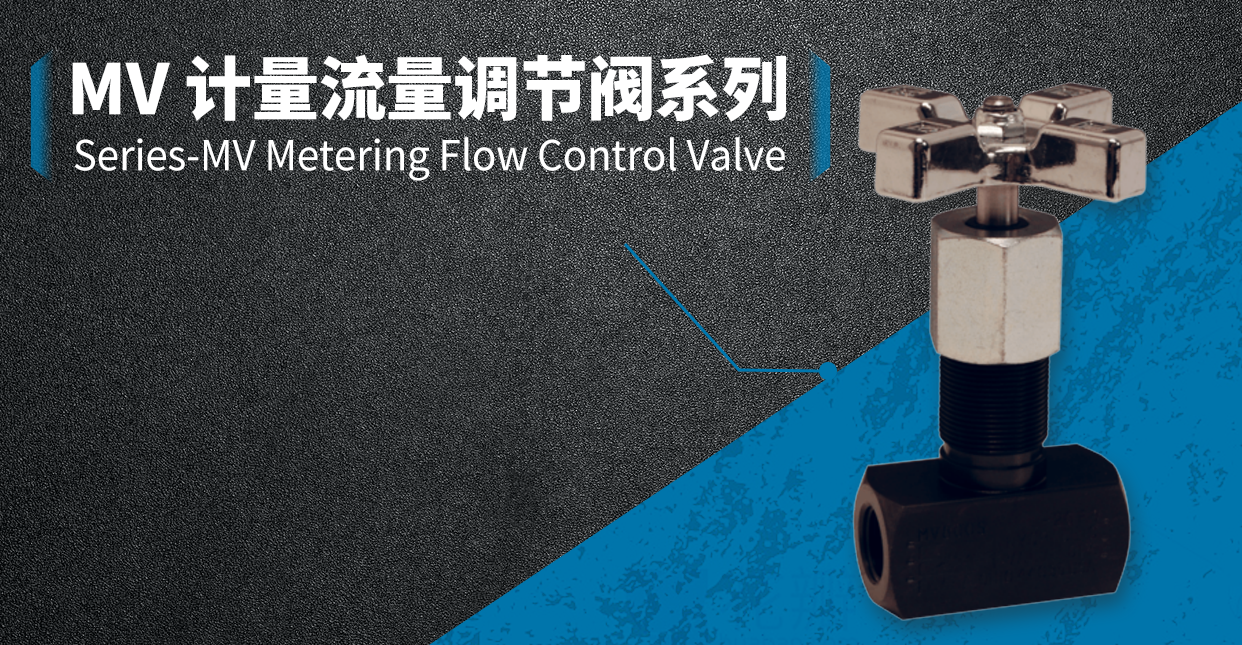

特點

·  通過顏色標識功能輕松進行微調和復位，通過顏色標識可顯示所需的設定值

·   閥體部件由實心棒材精密加工而成

技術規格

·  最大工作壓力：5000 PSI，溫度為 21°C

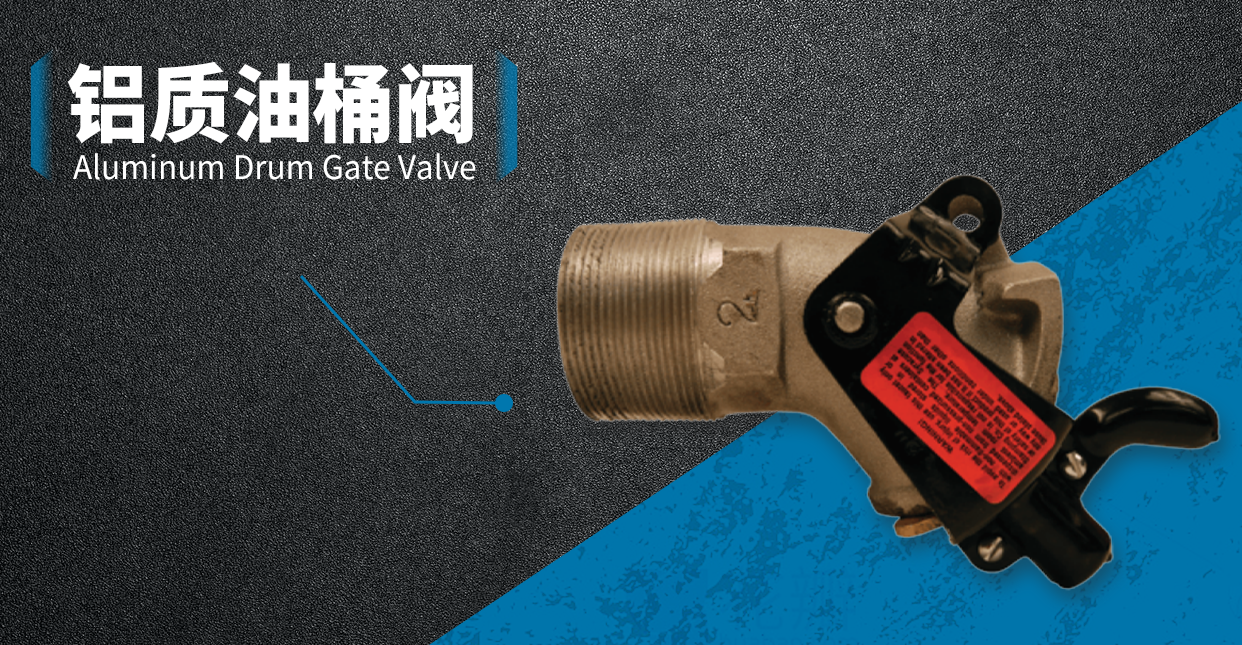

特點

·  手動操作

·  黃銅面板經機加工和研磨，專為橢圓形出水口設計，確保無飛濺，操作順暢

·  可掛鎖

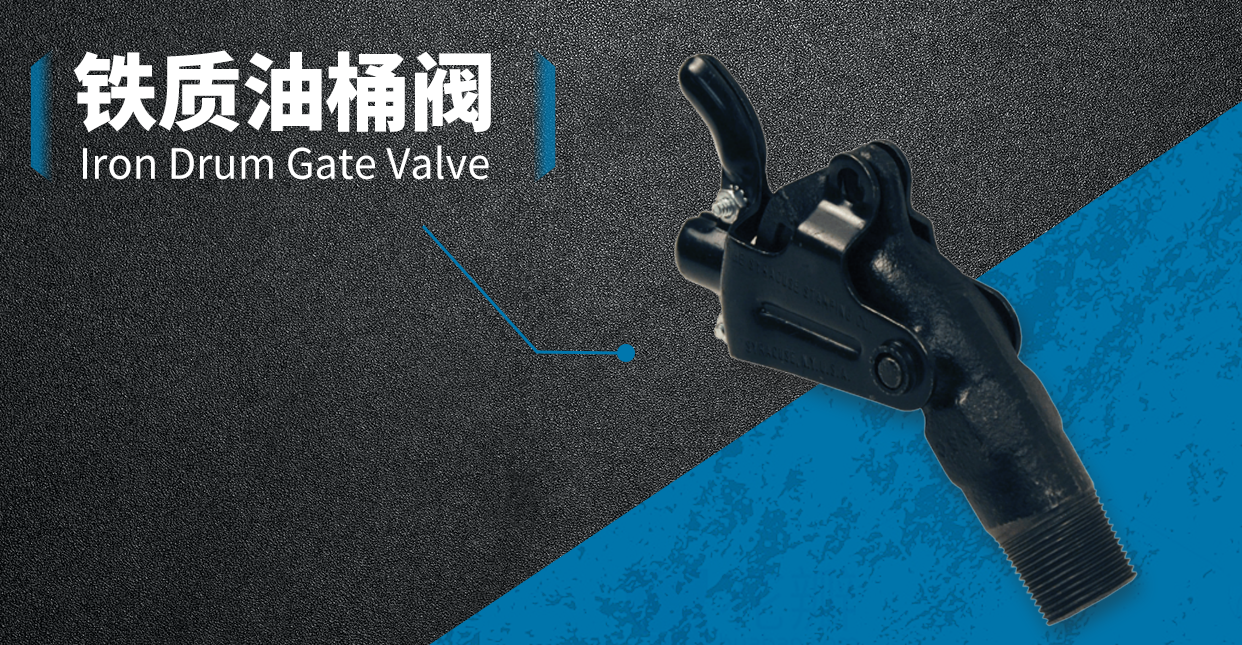

特點

·  手動操作

·  黃銅面板經機加工和研磨，專為橢圓形出水口設計，確保無飛濺，操作順暢

·  可掛鎖

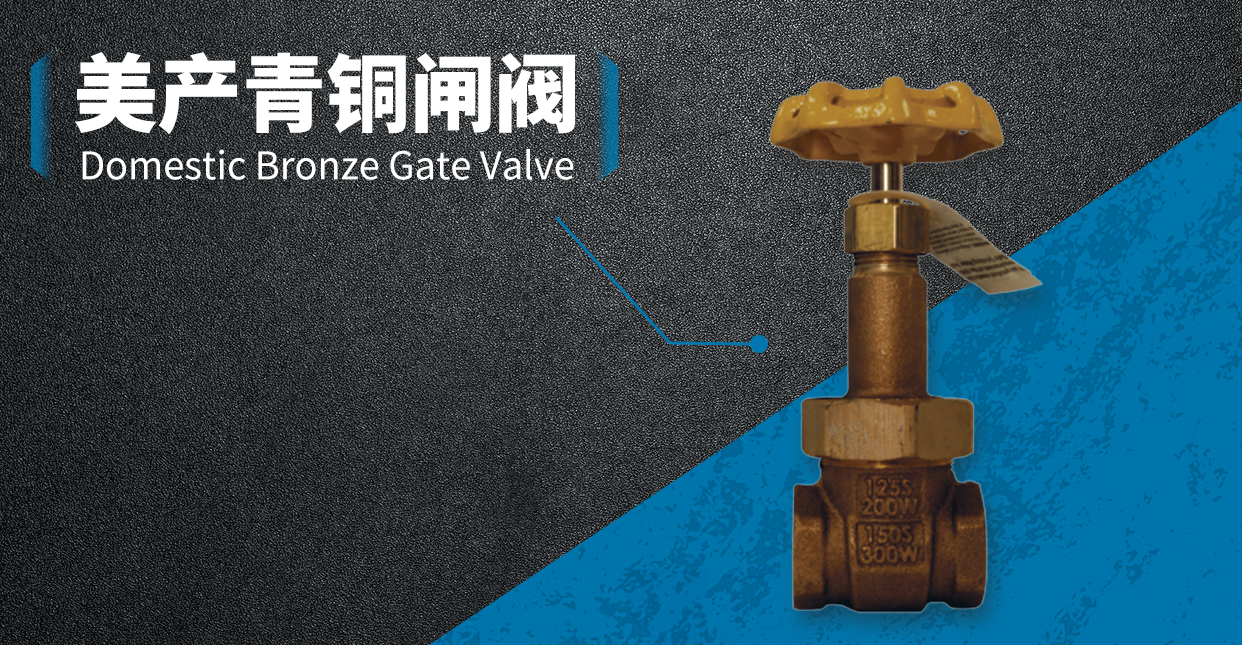

特點

·  壓力等級150 LB

·  聯合閥帽

·  符合ASME B1.20.1標準

·  Grafoil^? 填料

·  明桿

·  實心閥瓣

技術規格

·  溫度范圍：零下29°C 至零上 208°C

·  額定壓力： 300 PSI CWP，150 PSI 蒸汽工作壓力

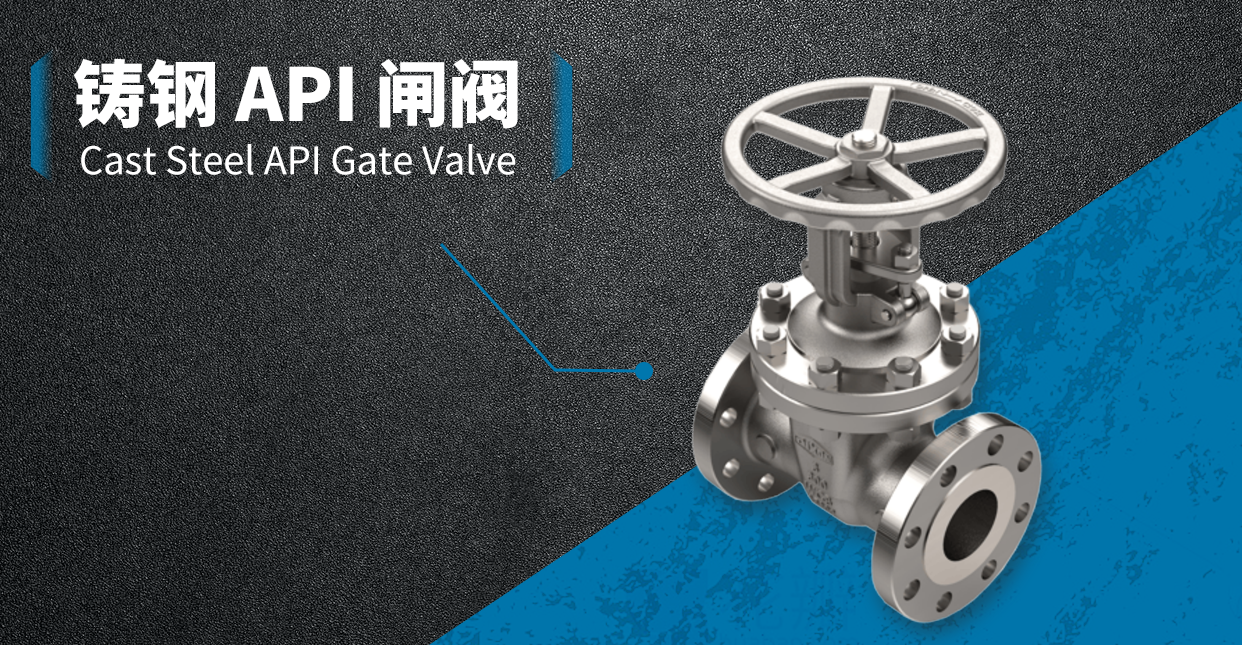

特點

·  螺栓連接式閥帽

·  壓力等級：150LB、300LB 和 600LB

·  可提供 MTR

技術規格

·  端部配置：凸面 (RF) 或對焊 (BW) 規格 40 (300/600)

·  基本設計標準： API 600

·  符合ASME B16.5標準

·  對焊ASME B16.25標準

·  面對面焊接ASME B16.10標準

特點

·   ASTM A105標準、ANSI B120.1標準

·  螺栓連接式閥帽

技術規格

·  800 LB級

·  額定壓力 1975 PSI

·   最高溫度：427°C

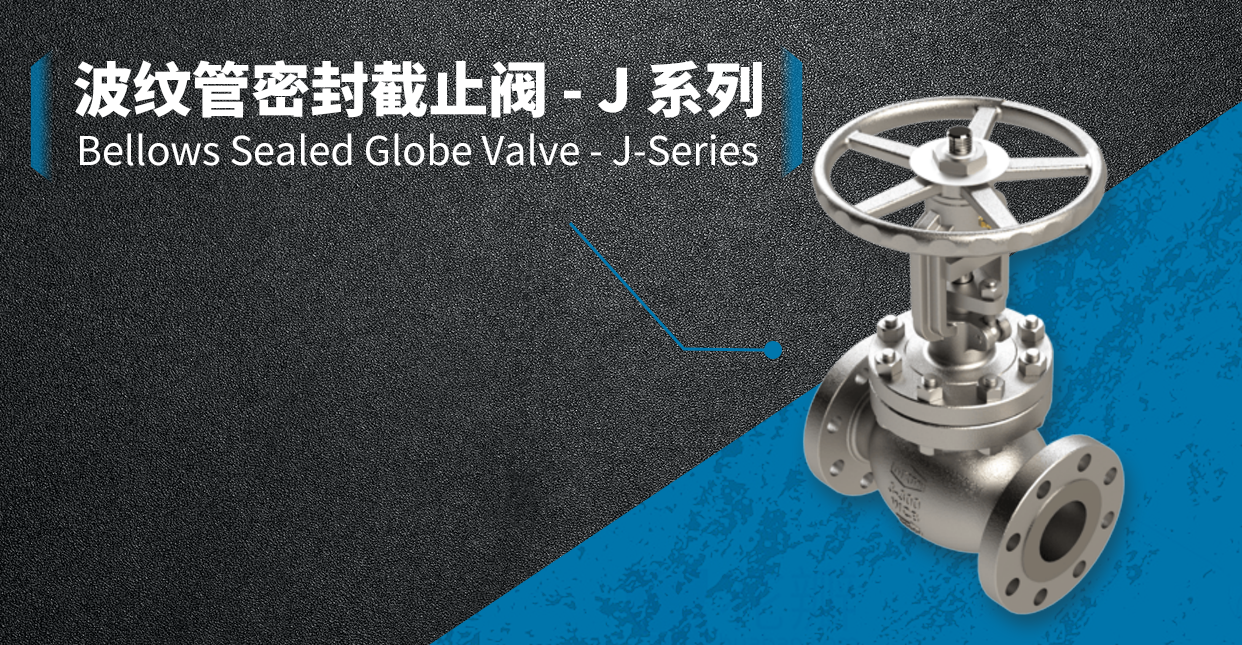

特點

·  螺栓連接式閥帽

·   壓力等級：150LB、300LB 和 600LB

技術規格

·  端部配置：凸面 (RF) 或對焊 (BW) 規格 40

·  基本設計：ASME B16.34標準

·  端部法蘭：ASME B16.5標準

·  對焊：ASME B16.25標準

·  面對面焊接：ASME B16.10標準

·   波紋管密封件：MSS SP-117標準

特點

·   金屬硬密封閥座可實現有效密封和流量調節

·  專為空氣和水應用而設計

技術規格

·  最大工作壓力：在 21°C 時為 150 PSI

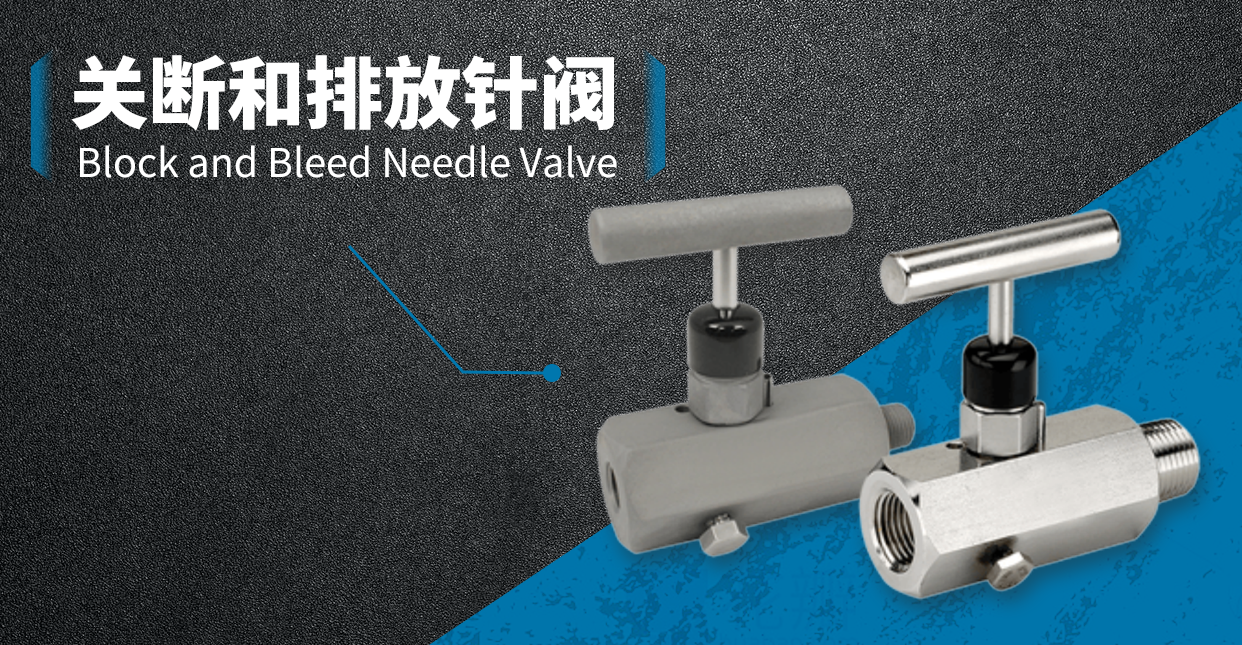

特點

·   FKM O型圈密封和螺紋下方的 PTFE 支撐環可防止腐蝕和咬合

·  閥桿螺紋經過滾壓處理，強度高，操作方便

·  位于底部的 0.090英寸排放孔由 ?英寸-20 UNF-2A標準排放螺釘控制

技術規格

·  金屬硬密封硬閥座設計經過 100% 氦氣泄漏測試，在 200 PSI 壓力下泄漏速度為 1 x 10-4 毫升/秒

·  孔徑為 0.187英寸，流量系數為 0.44

總結

雖然工業閥門看似不起眼，但它們卻在各個行業扮演著至關重要的角色，如同隱形的紐帶，將液體和氣體等流體連接起來，保障著工業生產、交通運輸等領域的正常運行。通過二期的推文，希望大家能對工業閥門有重新的認識。??

上述產品僅代表了Dixon工業閥門產品線的一小部分，如需了解更多工業閥門產品和解決方案，請聯系締柯圣銷售團隊：
