PTFE軟管與接頭的卓越性能及實際應用

不粘鍋和原子彈看著像風馬牛不相及的東西，其實他們有個共同點，即都是用聚四氟乙烯，英文簡寫PTFE制成的。那么，什么是PTFE，為什么這么多產品會選擇使用它作為原材料呢？今天的推文締小編就給大家科普PTFE以及用它制成的軟管接頭產品。

PTFE簡介

PTFE全稱Polytetrafluoroethylene，聚四氟乙烯，俗稱“塑料王”，是化學家羅伊·普倫柯特（Roy J. Plunkett）首先發現的一種塑料。PTFE的發現是一次意外，是制造其他化學品實驗的副產品。1941年，杜邦公司為PTFE申請了專利。這種塑料保持著已知最低動態和靜態系數的記錄，是地球上最光滑的物質。經過更多的實驗，人們發現PTFE的用途幾乎沒有任何限制。投產后，它被注冊為 Teflon? 商標，這一商標又被稱之為特氟龍、鐵氟龍、鐵富龍、特富龍等等。

PTFE應用

1942 年，PTFE 被用于美國的曼哈頓計劃，用于制造第一顆原子彈。PTFE可容納和運輸作為核武器燃料的高腐蝕性六氟化鈾。最近20年，PTFE被應用于不粘鍋、太空航空部件和服裝防水材料等。

PTFE的應用領域十分廣泛，包括汽車、化工、電氣和醫療行業都能見到它的身影。PTFE軟管可用于傳輸運送漂白劑、氯、溴、蒸汽、酸、壓縮天然氣（CNG）、天然氣、乙醇、傳動液、制動液、防凍液，同時也可用作輸油、泵軟管和泵接頭、溶劑和油漆、酒精和制藥軟管等。

內襯PTFE軟管與金屬軟管

選擇使用內襯PTFE軟管還是金屬軟管取決于具體應用。內襯PTFE的軟管重量輕、耐化學腐蝕、成本效益高。它的保質期幾乎不受限制，壓力等級高，可承受的溫度范圍為 零下73°C至零上 232°C。

金屬軟管也很輕，但比起PTFE軟管還是略重。金屬波紋內襯具有有限的耐化學性和較好的壓力等級，可用于高溫應用。

PTFE軟管上的GSM護甲

GSM護甲可用于PTFE軟管。GSM護甲是一種獨特的半圓形球形連接護甲，在軟管上安裝防火隔熱層后，從外部使用。兩片半圓形金屬絲沿軟管長度方向緊緊纏繞，并在兩端用壓圈固定。兩根半圓鋼絲的鎧裝結構使軟管具有極高的柔韌性，彎曲半徑或軸向移動均不受限制。GSM鎧裝軟管在許多應用中都很管用，包括高熱、熔渣、磨損或松散物體掉落在軟管上的操作。Dixon最初開發的GSM鎧裝軟管用于鋼鐵行業。

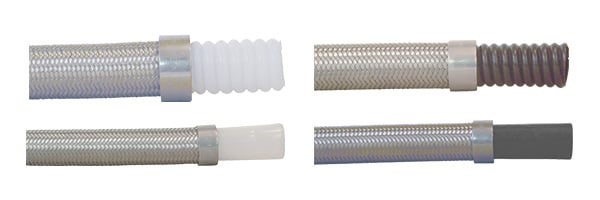

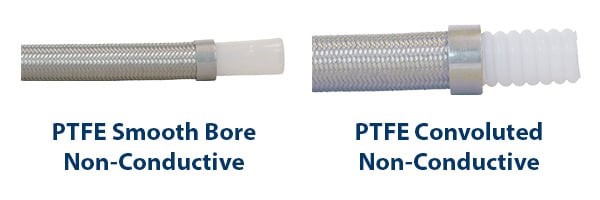

光滑內徑與波紋PTFE軟管對比

PTFE軟管有多種類型，包括光滑內管和波紋管。光滑內徑PTFE軟管的工作壓力比波紋PTFE軟管高。光滑內徑的軟管硬度更高，柔韌性有限，但排水性和流動性更好，并通過了FDA認證。相反，與光滑內徑PTFE軟管相比，波紋PTFE軟管具有更好的柔韌性，而且重量更輕，使用壽命更長。

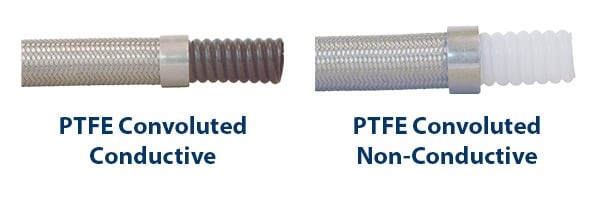

導電與不導電PTFE軟管

其他類型的PTFE軟管分為導電和不導電兩種。導電PTFE軟管有光滑內徑和彎曲內徑兩種。這種軟管是黑色的，因為其碳涂層可以消除靜電。輸送介質的類型決定了是否需要使用導電PTFE軟管。例如燃料、易燃物、氣體和電氣等應用。

不導電PTFE軟管為白色，也有光滑內徑和彎曲內徑兩種。不導電PTFE軟管不帶電荷。

公稱內徑與True I.D.  PTFE軟管

我們要比較的最后兩種PTFE軟管是公稱內徑和True I.D.軟管。公稱內徑PTFE軟管只有光滑芯內襯，末端可以是旋轉接頭，也可以是45度角或90度直角的接頭。

相比之下，True I.D.軟管（也稱真內孔）既有光滑內徑軟管，也有螺旋形軟管，并且壁厚比公稱內徑PTFE軟管厚。與公稱內徑PTFE軟管一樣，True I.D. PTFE軟管末端配有旋轉接頭和公母管接頭。此外，316L不銹鋼材質的端頭可用于食品、化工和化妝品工廠常用的就地清潔 (CIP) 系統。

Dixon的PTFE產品線

Dixon具有豐富的PTFE軟管和接頭產品備選，以滿足工業企業不同的需求。

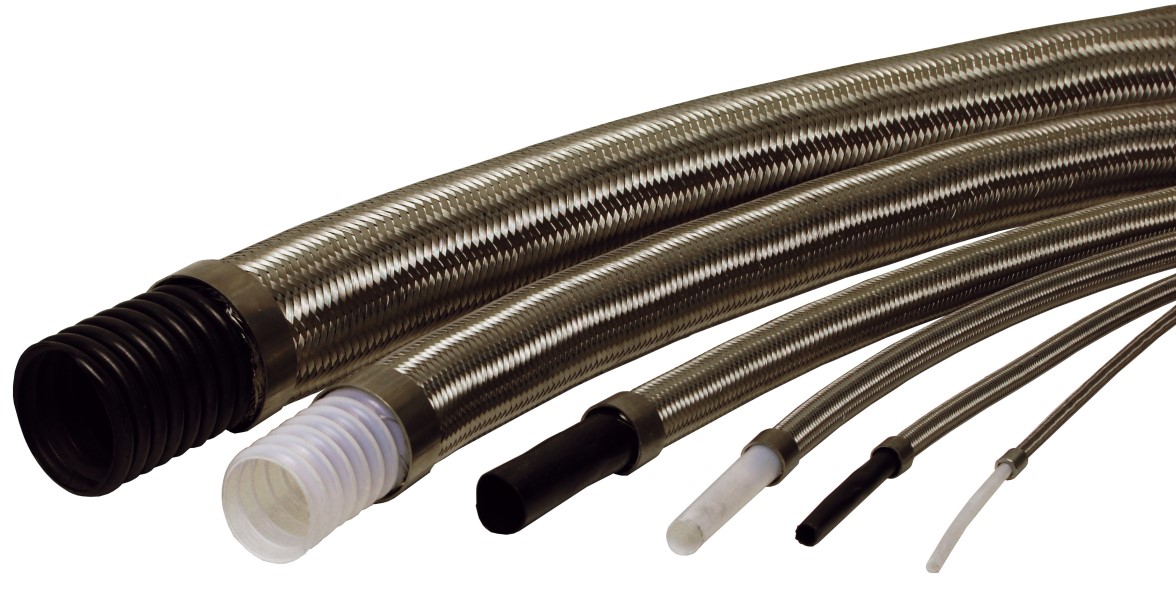

Nominal系列PTFE軟管

Nominal Hose

應用：

- 適用于輸送化學品、食品、藥品、石油、天然氣、燃料和蒸汽

尺寸：

- 范圍從 dash-3 到 dash-20

特點：

- 304不銹鋼編織

- 可根據要求提供擠壓或熱收縮外層

- 盒裝線圈（散裝、每英尺長度和整卷均可提供）

- 與Dixon PTFE接頭配合使用

規格：

- 溫度范圍：零下73°C至零上232°C

標準：

- 標準光滑芯內襯PTFE軟管符合SAE100R14標準

Dixon 提供的產品：

·  Nominal系列 不導電PTFE光滑芯PTFE軟管

·  Nominal系列 導電PTFE光滑芯PTFE軟管

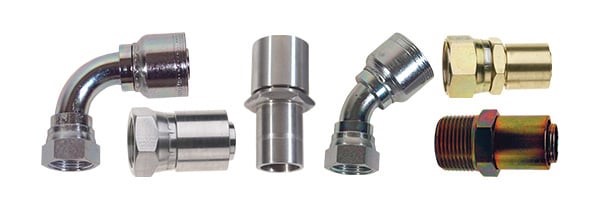

Nominal系列PTFE專用接頭

Nominal PTFE Fittings

應用：

- 用于Nominal系列公稱內徑光滑芯PTFE軟管

Dixon 提供的產品：

·  內螺紋JIC旋轉接頭

·  外螺紋管接頭

·  內螺紋SAE旋轉接頭

·  卡套管端頭

·  45度FJIC 接頭

·  90度FJIC 接頭

True I.D. 系列PTFE軟管

True I.D. Hose

應用：

- 適用于輸送酸、化學品、食品和藥品

尺寸：

- 1/4英寸至2英寸

特點：

- 盒裝線圈（散裝、每英尺長度和整卷均可提供）

- 304不銹鋼編織

- 可根據要求提供其他編織材料，包括合成材料、擠壓材料和熱縮套管

Dixon 提供的產品：

·  True I.D. 系列不導電開節距波紋芯PTFE軟管

·  True I.D. 系列導電開節距波紋芯PTFE軟管

·  True I.D. 系列不導電厚壁光滑芯PTFE軟管

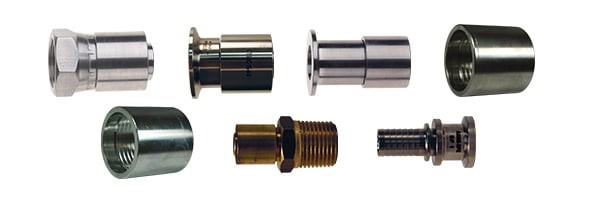

True I.D. 系列PTFE專用接頭

True I.D. Fittings

應用：

-用于實際內徑True I.D.系列的PTFE軟管

Dixon 提供的產品：

·  內螺紋JIC旋轉接頭

·  外螺紋管接頭

·  衛生級卡盤

·  迷你衛生級卡盤

·  法蘭固定器

·  波紋壓接環

·  直管壓接環

Dixon的PTFE軟管有標準型、絕緣型、鎧裝型、防火套管型或熱縮套管型。Dixon還為您提供了不同的PTFE軟管測試服務。

擴口式配件

Flare Through Fittings

使用擴口式配件做PTFE軟管總成時，產品傳輸過程中只接觸到PTFE管芯。這樣在處理可能對不銹鋼等金屬造成損害的化學品時非常有用。擴口式接頭配件廣泛應用于食品、飲料、乳制品、化妝品和制藥行業。波紋管芯PTFE軟管具有極小的彎曲半徑，并且耐蒸汽及兼容上述行業中使用的幾乎所有化學品和溶劑。由于PTFE的固有品質和特征，Dixon的擴口式PTFE軟管總成基本上具有自排水功能，而且非常容易清洗。

軟管總成安裝工具和模具

Hose Insertion Tool and Dies

如果您需要組裝自己的PTFE軟管，Dixon可提供軟管總成安裝工具和模具，省去您在編織PTFE 軟管上安裝壓接環的麻煩。只需幾個簡單的步驟，即使是高難度的編織管也能輕松安全地插入壓接環。

總結：

PTFE是名副其實的“塑料王”，PTFE軟管、接頭在各種情況下使用都很有優勢。Dixon的PTFE軟管、PTFE專用接頭產品設計精良，在售前可提供專業PTFE軟管總成解決方案以確保流體運輸的可靠性、密封性和連接性，使其成為工業企業管道系統的理想選擇！
