管法蘭小課堂開課啦！

了解管法蘭，讀這一篇就夠了

無論是石油和天然氣管道、農業灌溉，還是化學加工的管道系統，連接管道在各行各業都很常見。不管傳輸流體的目的和類型如何，連接都必須牢固，最少泄漏或零泄漏，以確保安全和效率。管法蘭在這個過程中起著至關重要的作用。

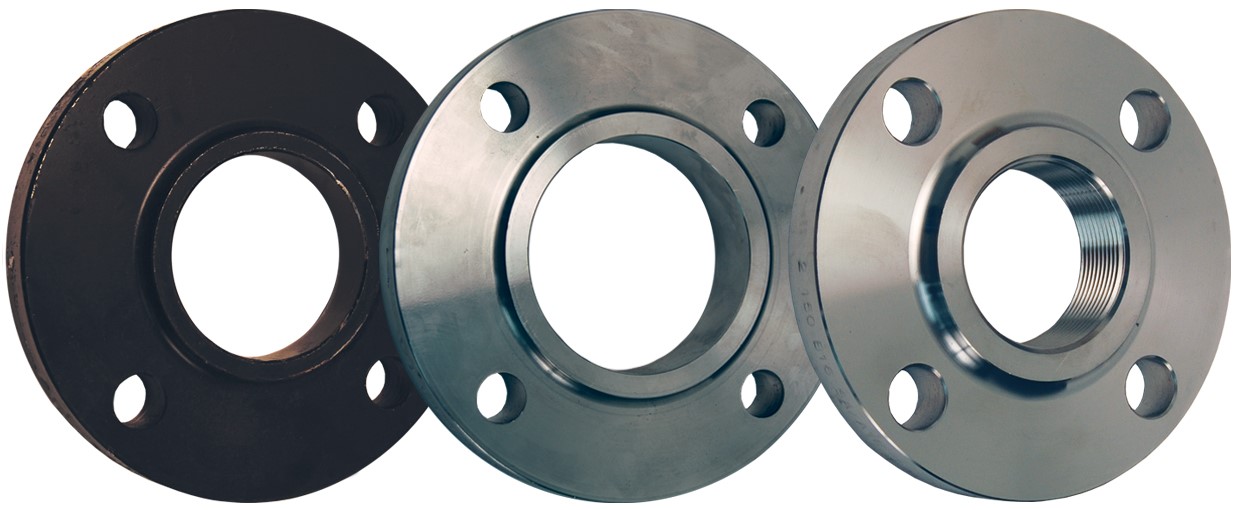

什么是管法蘭

管法蘭是與墊圈和螺栓一起用在管道系統中建立連接的組件。法蘭有不同的尺寸和材料，例如不銹鋼、鑄鐵、鋁、黃銅和青銅。

管法蘭是將管道連接在一起的第二種最常見的方法。焊接是最常見的連接方法，但法蘭的好處是它們可以很容易地拆開。這為維護、運輸和檢查提供了靈活性。管法蘭也采用適度的扭矩安裝，這使得它們更容易安裝在扳手可能沒有間隙的狹窄空間中。

管法蘭如何工作

管道法蘭用于連接管道部件，例如管道、管件和接頭。法蘭中間有一個墊片，用螺栓將管道與其他部件連接起來。管道通過螺紋連接、焊接或突緣短節連接到法蘭。

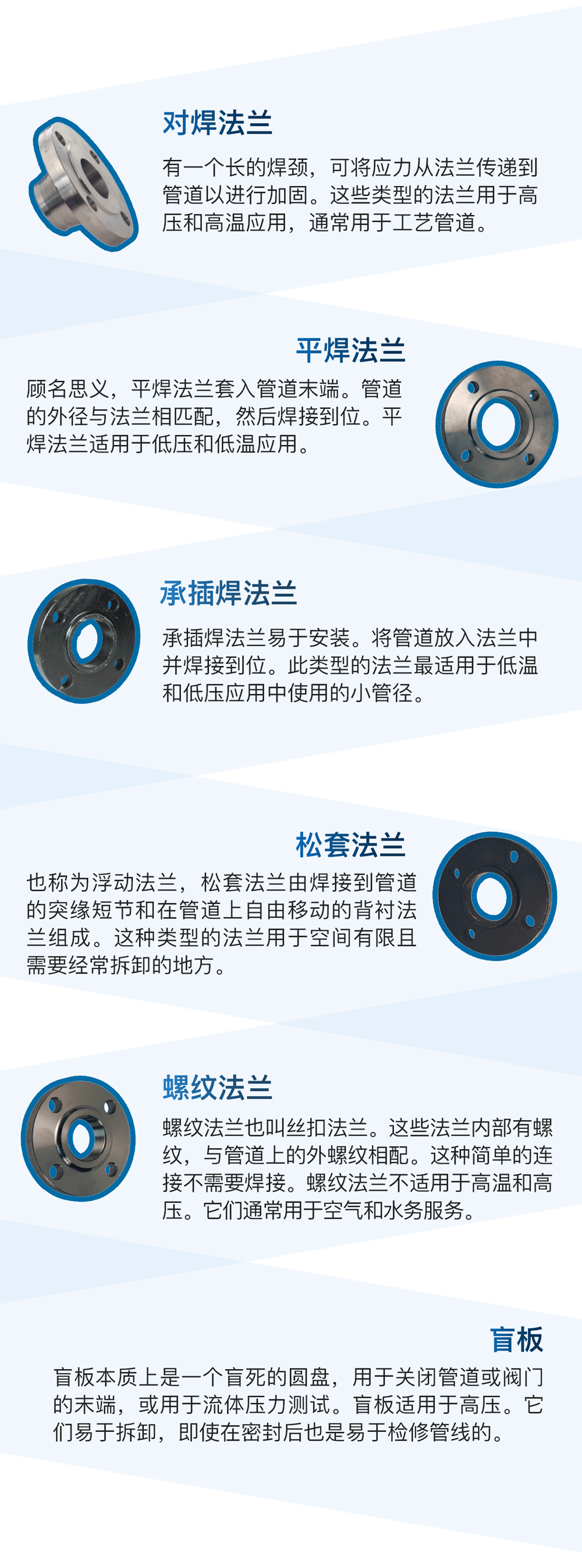

管法蘭的常見類型

根據應用和法蘭接頭所需的強度，有不同類型的管法蘭。六種最常見的法蘭類型是對焊法蘭、平焊法蘭、承插焊法蘭、松套法蘭、螺紋法蘭和盲板。下面我們來一一認識：

如何挑選合適的法蘭

挑選法蘭對于獲得最佳性能至關重要。法蘭必須與管接頭正確配合才能有效工作并防泄漏。需要考慮的要素包括：

?外徑：法蘭面兩個相對邊緣之間的距離

?公稱孔徑：法蘭內徑的尺寸

?螺栓孔中心距：測量螺栓孔中心到中心的相對之間距離

?厚度：用于幫助確定法蘭可以承受的壓力大小，厚度是指外緣的厚度

?管道尺寸：描述法蘭連接的管道尺寸

管法蘭分類

不同的分類用于確定法蘭承受溫度和壓力的能力。分類用數字和# 或 lb 指定。最常見的分類是 150#、300#、600#、900#、1500#、2500#。這些法蘭的公差因材料、設計、尺寸等而異。但是，有一個一致性是壓力額定值隨著溫度升高而降低。

法蘭標記

美國機械工程師協會 (ASME)制定了管法蘭的全球標準。這些標準包括法蘭側面的標記，以便于比較和更換。管法蘭按以下要求標記：

?制造商標志

?ASTM 材料代碼

?材質等級

?物料磅級（壓力-溫度等級）

?尺寸

?厚度（壁厚）

?熱號

?特殊名稱（如果有），例如 QT 表示淬火和回火，或 W 表示焊接修復

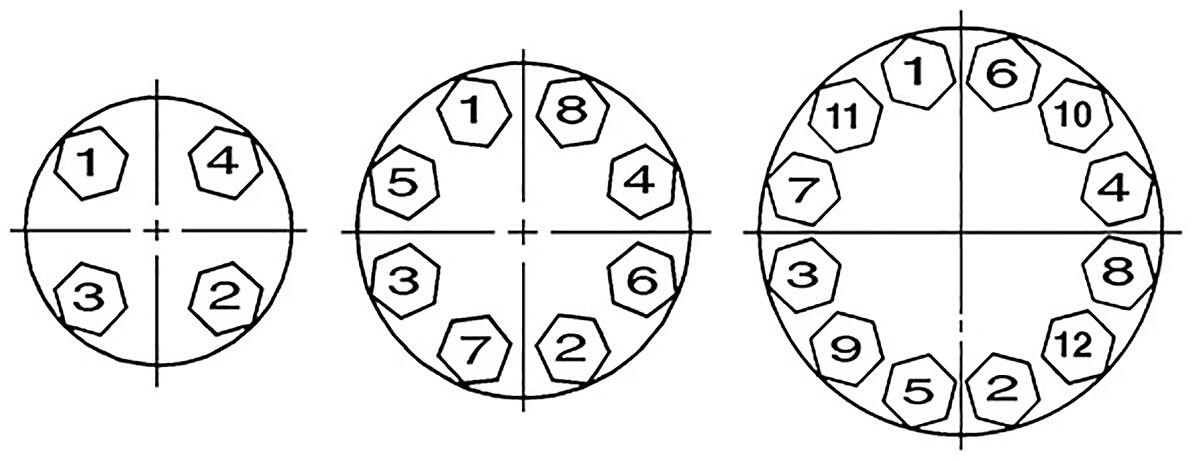

法蘭螺栓孔樣式

法蘭的壓力等級將決定管道法蘭所需的尺寸、間距和螺栓數量。使用合適的墊圈和螺栓并按照圖中所示的正確順序固定螺栓非常重要。

與 Dixon 接套的兼容性

除了各種管法蘭外，Dixon 還提供與松套法蘭兼容的 King 轉換金屬焊接軟管接頭。

特征：

?MSS 長度

?水紋處理（CS 型），除了 10”和 12” 具有光滑表面（C 型）

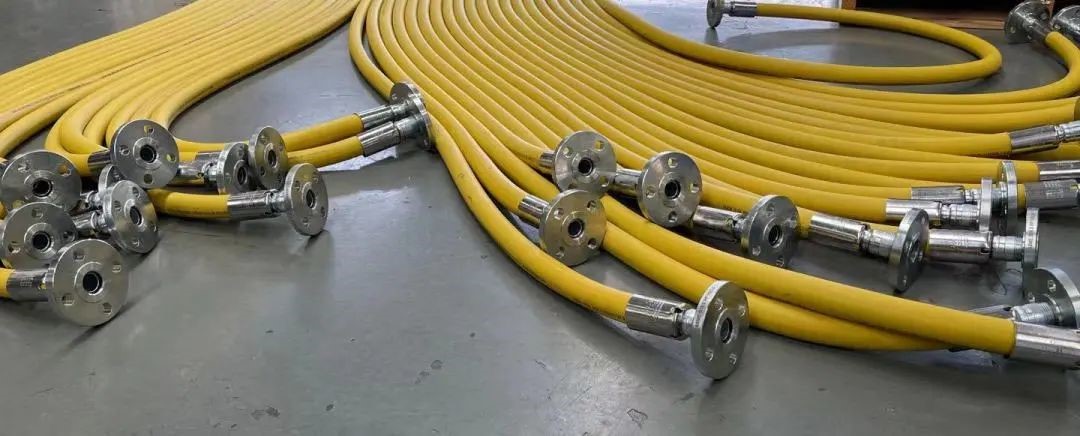

實際應用：

在Dixon軟管總成上使用法蘭連接，為石油石化項目保駕護航。
